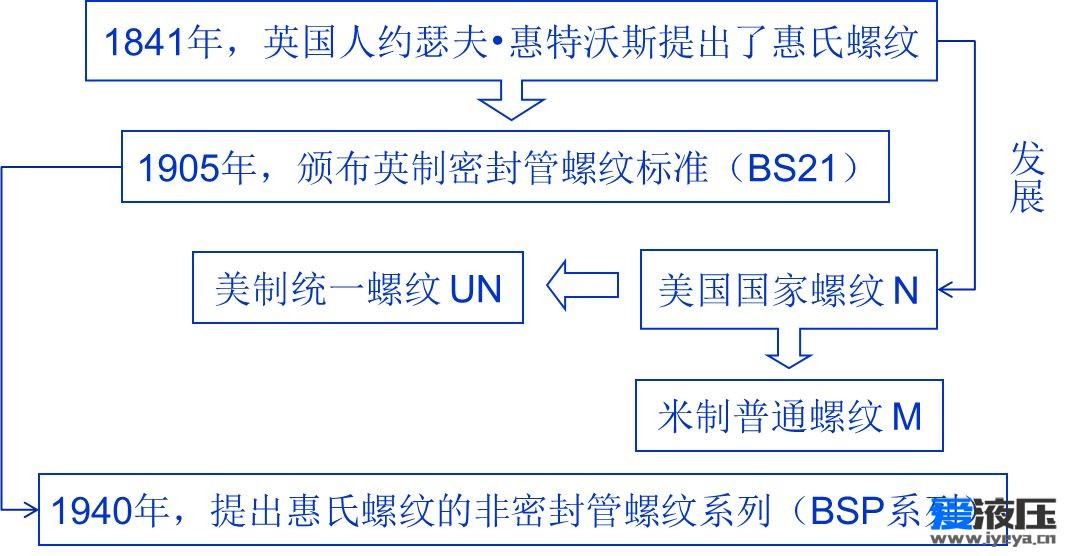

螺纹发展历史、螺纹加工及螺纹相关标准

2018-9-11 16:27| 发布者: 液压哥| 查看: 260| 评论: 0

简介:一、螺纹的分类 1.紧固连接螺纹 1).米制普通螺纹 M 2).美制统一螺纹 UN 3).英制惠氏螺纹 B.S.W,B.S.F,Whit.S,Whit. 4).米制小螺纹 S 5).米制航空航天螺纹 MJ 6).美制航空航天螺纹 UNJ 2.传动连接螺纹 1).梯形螺纹 2) ...

一、螺纹的分类

1.紧固连接螺纹

1).米制普通螺纹 M

2).美制统一螺纹 UN

3).英制惠氏螺纹 B.S.W,B.S.F,Whit.S,Whit.

4).米制小螺纹 S

5).米制航空航天螺纹 MJ

6).美制航空航天螺纹 UNJ

2.传动连接螺纹

1).梯形螺纹

2).锯齿形螺纹

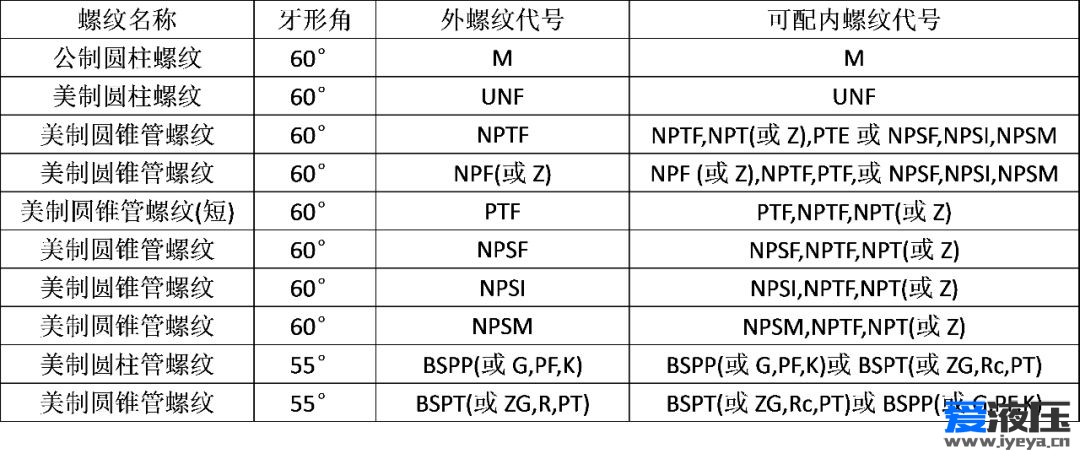

3.管螺纹

1).英制管螺纹(55o)

a).一般密封管螺纹 R

b).非密封管螺纹 G

2).美制管螺纹(60o)

a).一般密封管螺纹 NPT,NPSC

b).干密封管螺纹 NPTF,NPSM,NPSI

c).非密封管螺纹 NPSM,NPSL,NPTR

3).公制管螺纹(60o)

a).一般密封公制管螺纹 ZM,M

b).非密封公制管螺纹 M

二、螺纹加工

1.模具

直接用模具加工出螺纹的方法

2.滚压

用成形滚压模具使工件产生塑性变形以获得螺纹的加工方法。螺纹滚压一般在滚丝机。搓丝机或在附装自动开合螺纹滚压头的自动车床上进行,适用于大批量生产标准紧固件和其它螺纹联接件的外螺纹。滚压螺纹的外径一般不超过 25毫米,长度不大于100毫米,螺纹精度可达2级(GB197-63),所用坯件的直径大致与被加工螺纹的中径相等。滚压一般不能加工内螺纹,但对材质较软的工件可用无槽挤压丝锥冷挤内螺纹(最大直径可达30毫米左右),工作原理与攻丝类似。冷挤内螺纹时所需扭距约比攻丝大1倍,加工精度和表面质量比攻丝略高。

螺纹滚压的优点是﹕表面粗糙度小于车削﹑铣削和磨削;滚压后的螺纹表面因冷作硬化而能提高强度和硬度;材料利用率高;生产率比切削加工成倍增长,且易于实现自动化;滚压模具寿命很长。但滚压螺纹要求工件材料的硬度不超过HRC40;对毛坯尺寸精度要求较高;对滚压模具的精度和硬度要求也高,制造模具比较困难;不适于滚压牙形不对称的螺纹。

按滚压模具的不同,螺纹滚压可分搓丝和滚丝两类。

搓丝两块带螺纹牙形的搓丝板错开 1/2螺距相对布置,静板固定不动,动板作平行于静板的往复直线运动。当工件送入两板之间时,动板前进搓压工件,使其表面塑性变形而成螺纹。

滚丝有径向滚丝﹑切向滚丝和滚压头滚丝 3种。

径向滚丝﹕2个(或3个)带螺纹牙形的滚丝轮安装在互相平行的轴上,工件放在两轮之间的支承上,两轮同向等速旋转,其中一轮还作径向进给运动。工件在滚丝轮带动下旋转,表面受径向挤压形成螺纹。对某些精度要求不高的丝杠,也可采用类似的方法滚压成形。

切向滚丝﹕又称行星式滚丝,滚压工具由1个旋转的中央滚丝轮和3块固定的弧形丝板组成。滚丝时,工件可以连续送进,故生产率比搓丝和径向滚丝高。

滚丝头滚丝﹕在自动车床上进行,一般用于加工工件上的短螺纹。滚压头中有3~4个均布于工件外周的滚丝轮。滚丝时,工件旋转,滚压头轴向进给,将工件滚压出螺纹。

3.切削

指用成形刀具或磨具在工件上加工螺纹的方法。

4.螺纹铣削

在螺纹铣床上用盘形铣刀或梳形铣刀进行铣削。盘形铣刀主要用于铣削丝杆﹑蜗杆等工件上的螺纹铣刀梯形外螺纹。梳形铣刀用于铣削内﹑外普通螺纹和锥螺纹,由于是用多刃铣刀铣削﹑其工作部分的长度又大于被加工螺纹的长度,故工件只需要旋转1.25~1.5转就可加工完成,生产率很高。螺纹铣削的螺距精度一般能达 8~9级,表面粗糙度为R 5~0.63微米。这种方法适用于成批生产一般精度的螺纹工件或磨削前的粗加工。

在科技发达技术先进的今天加工中心成为各生产企业不可代替的工具,所以螺纹加工越来越多都是用铣削加工,效率高 步骤简化 精度高 从而给企业带来更大的效益。为了适应这一需求 很多公司应需而生。为一些特殊需求的螺纹提供专业的方案。

5.螺纹磨削

主要用于在螺纹磨床上加工淬硬工件的精密螺纹,按砂轮截面形状不同分单线砂轮和多线砂轮磨削两种。单线砂轮磨削能达到的螺距精度为5~6级,表面粗糙度为R1.25~0.08微米,砂轮修整较方便。这种方法适于磨削精密丝杠﹑螺纹量规﹑蜗杆﹑小批量的螺纹工件和铲磨精密滚刀。多线砂轮磨削又分纵磨法和切入磨法两种。纵磨法的砂轮宽度小于被磨螺纹长度,砂轮纵向移动一次或数次行程即可把螺纹磨到最后尺寸。切入磨法的砂轮宽度大于被磨螺纹长度,砂轮径向切入工件表面,工件约转1.25转就可磨好,生产率较高,但精度稍低,砂轮修整比较复杂。切入磨法适于铲磨批量较大的丝锥和磨削某些紧固用的螺纹。

6.螺纹研磨

用铸铁等较软材料制成螺母型或螺杆型的螺纹研具,对工件上已加工的螺纹存在螺距误差的部位进行正反向旋转研磨,以提高螺距精度。淬硬的内螺纹通常也用研磨的方法消除变形,提高精度。

7.攻丝和套丝

攻丝是用一定的扭距将丝锥旋入工件上预钻的底孔中加工出内螺纹。套丝是用板牙在棒料(或管料)工件上切出外螺纹。攻丝或套丝的加工精度取决于丝锥或板牙的精度。加工内﹑外螺纹的方法虽然很多,但小直径的内螺纹只能依靠丝锥加工。攻丝和套丝可用手工操作,也可用车床﹑钻床﹑攻丝机和套丝机。

三、螺纹标准

1.通用标准

GB/T 14791-1993 螺纹术语

GB/T 4459.1-1995机械制图螺纹及螺纹紧固件表示法

2.普通

GB/T 192-2003 普通螺纹 基本牙型

GB/T 193-2003 普通螺纹 直径与螺距系列

GB/T 196-2003 普通螺纹 基本尺寸

GB/T 197-2003 普通螺纹 公差

GB/T 2516-2003 普通螺纹 极限偏差

GB/T 1167-1996 过渡配合螺纹

GB/T 1181-1998 过盈配合螺纹

GB/T 9144-2003 普通螺纹 优选系列

GB/T 9145-2003 普通螺纹 中等精度、优选系列的极限尺寸

GB/T 9146-2003 普通螺纹 粗糙精度、优选系列的极限尺寸

3.管形

GB/T 7306.1-2000 55°密封管螺纹 第1部分:圆柱内螺纹与圆锥外螺纹

GB/T 7306.2-2000 55°密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹

GB/T 7307-2001 55°非密封管螺纹

GB/T 1415-2008 米制密封螺纹

GB/T 9253.2-1999 石油天然气工业套管、油管和管线管螺纹的加工、测量和检验

GB/T 18052-2000 套管、油管和管线管螺纹的测量和检验方法

GB/T 10922-2006 55°非密封管螺纹量规

GB/T 20324-2006 G系列圆柱管螺纹圆板牙

GB/T 20333-2006 圆柱和圆锥管螺纹丝锥的基本尺寸和标志

GB/T 20334-2006 G系列和Rp系列管螺纹磨牙丝锥的螺纹尺寸公差

GB/T 20328-2006 R系列圆锥管螺纹圆板牙

GB/T 21267-2007 石油天然气工业套管及油管螺纹连接试验程序

GB/T 22091.1-2008 55°密封管螺纹量规第1部分:用于检验圆柱内螺纹与圆锥外螺纹

GB/T 27944-2011 60°干密封管螺纹

GB/T 12716-2011 60°密封管螺纹

4.梯形

GB/T 5796.1-2005 梯形螺纹 第1部分:牙型

GB/T 5796.2-2005 梯形螺纹 第2部分:直径与螺距系列

GB/T 5796.3-2005 梯形螺纹 第3部分:基本尺寸

GB/T 5796.4-2005 梯形螺纹 第4部分:公差

GB/T 12359-2008 梯形螺纹 极限尺寸

GB/T 8124-2004 梯形螺纹量规技术条件

GB/T 28256-2012 梯形螺纹丝锥

5.物镜

GB/T 22055.1-2008 显微镜 物镜螺纹 第1部分:RMS型物镜螺纹(4/5 in×1/36 in)

GB/T 22055.2-2008 显微镜 物镜螺纹 第2部分:M25×0.75mm型物镜螺纹

6.统一

GB/T 20666-2006 统一螺纹 公差

GB/T 20667-2006 统一螺纹 极限尺寸

GB/T 20668-2006 统一螺纹 基本尺寸

GB/T 20669-2006 统一螺纹 牙型

GB/T 20670-2006 统一螺纹 直径与牙数系列

7.锯齿

GB/T 13576.1-2008 锯齿形(3°、30°)螺纹 第1部分:牙型

GB/T 13576.2-2008 锯齿形(3°、30°)螺纹 第2部分:直径与螺距系列

GB/T 13576.3-2008 锯齿形(3°、30°)螺纹 第3部分:基本尺寸

GB/T 13576.4-2008 锯齿形(3°、30°)螺纹 第4部分:公差

8.小型

GB/T 15054.1-1994 小螺纹 牙型

GB/T 15054.2-1994 小螺纹 直径与螺距系列

GB/T 15054.3-1994 小螺纹 基本尺寸

GB/T 15054.4-1994 小螺纹 公差

GB/T 15054.5-1994 小螺纹 极限尺寸

GB/T 15756-2008 普通螺纹 极限尺寸

9.锥形

GB/T 968-2007 丝锥螺纹公差

GB/T 5629-2008 扩口式锥螺纹弯通管接头

GB/T 3736-2008 卡套式锥螺纹长管接头 24°

GB/T 5626-2008 扩口式锥螺纹直通管接头

GB/T 3744-2008 卡套式锥螺纹弯通三通管接头 24°

GB/T 5635-2008 扩口式锥螺纹三通管接头

GB/T 5627-2008 扩口式锥螺纹长管接头

GB/T 3739-2008 卡套式锥螺纹弯通管接头

GB/T 3734-2008 卡套式锥螺纹直通管接头

GB/T 3742-2008 卡套式锥螺纹三通管接头

GB/T 10878-2011 气瓶锥螺纹丝锥

10.特种

GB 8335-1998 气瓶专用螺纹(已作废) [2]

GB 9765-2009 轮胎气门嘴螺纹
