遮盖的深层应用

图1

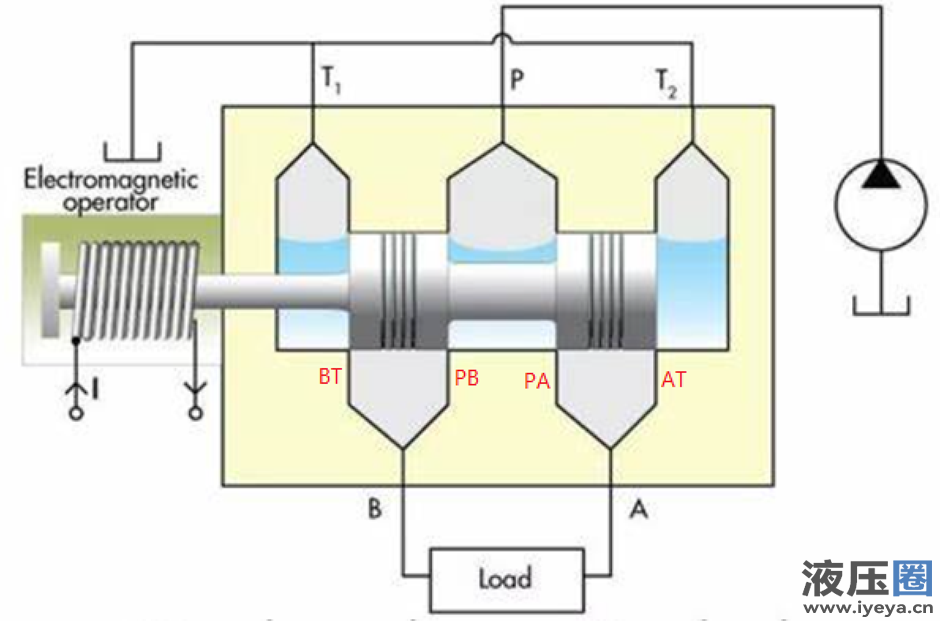

四通伺服阀或者比例阀通常有四条节流边，P→B，A→T，P→A，B→T，如上图所示。

当阀芯往左运动时，P口通B口，A口通T口，当阀芯往右运动时，P口通A口，B口通T口。

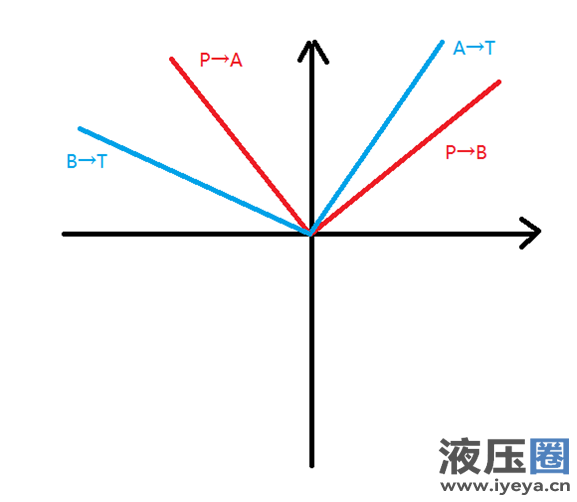

对于伺服阀，绝大多数情况下都是零遮盖的，也就是说PB打开的同时，AT边也打开;PA边打开的同时，BT边也打开。如下图所示：

图2

但是在实际制造的过程中，四条节流边很难做到完全零遮盖，必然有些正遮盖，有些负遮盖，当遮盖在±3%以内时，我们可以认为达到零遮盖要求。

为了便于分析遮盖对系统的影响，我们假设极端一点儿的情况，如下图所示：

图3

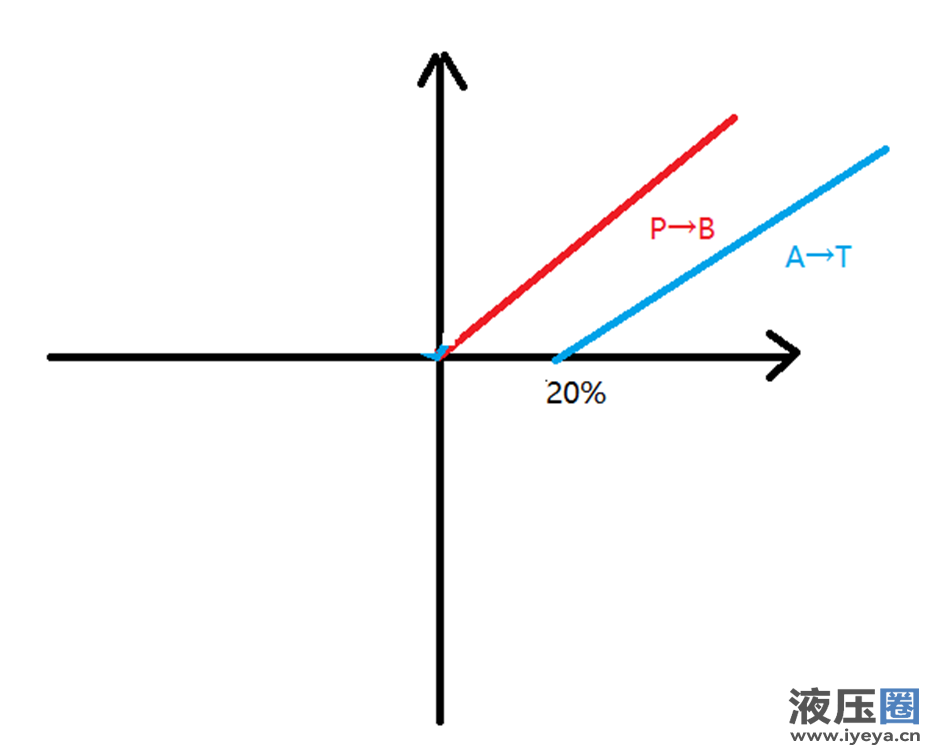

PB边是零遮盖，AT边是20%的正遮盖。也就是说，当PB节流边打开时，此时AT节流边还处于死区，也就是关闭状态，直到阀芯继续动作，开度达到20%时，AT节流边才逐渐打开。在此过程中，系统会有什么反应呢?

当P通B时，管路充油，开始建压，但此时回油没有打开，这样很容易导致B腔的压力超调，同时A口没有回油，也会导致A腔管路憋死，压力升高，对系统来说是很危险的。

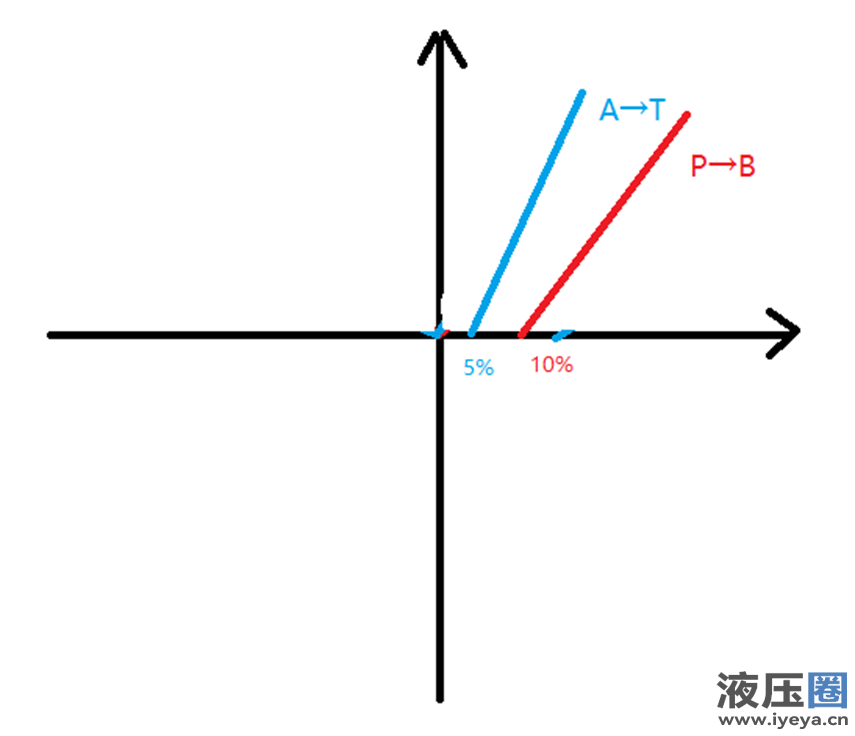

为了减少这种情况的发生，所以在实际制造中，AT边的遮盖要比PB的小，在PB还未通油时，AT就已经打开，系统保持回油畅通。如图4所示：

图4

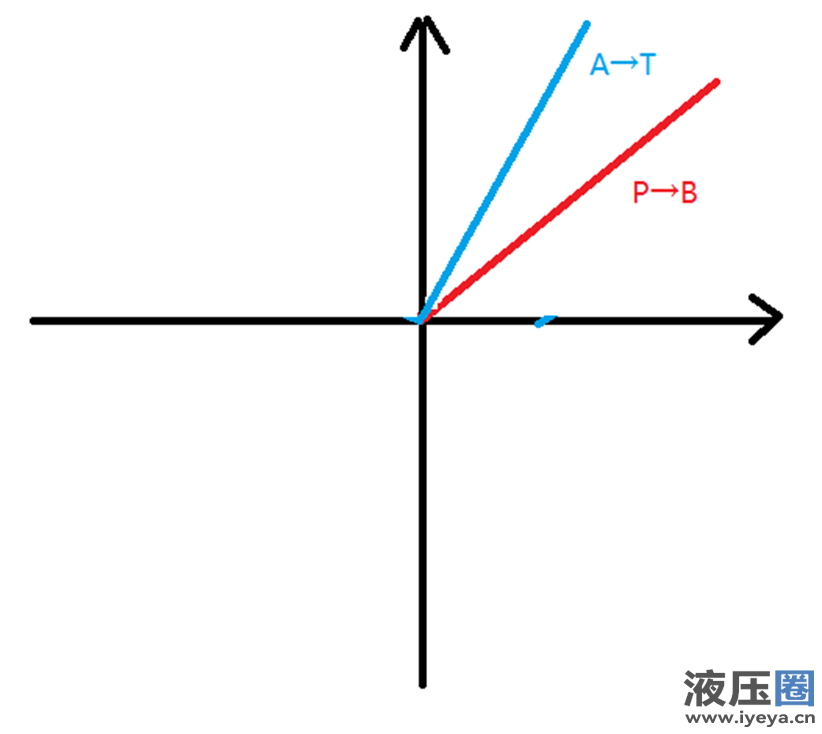

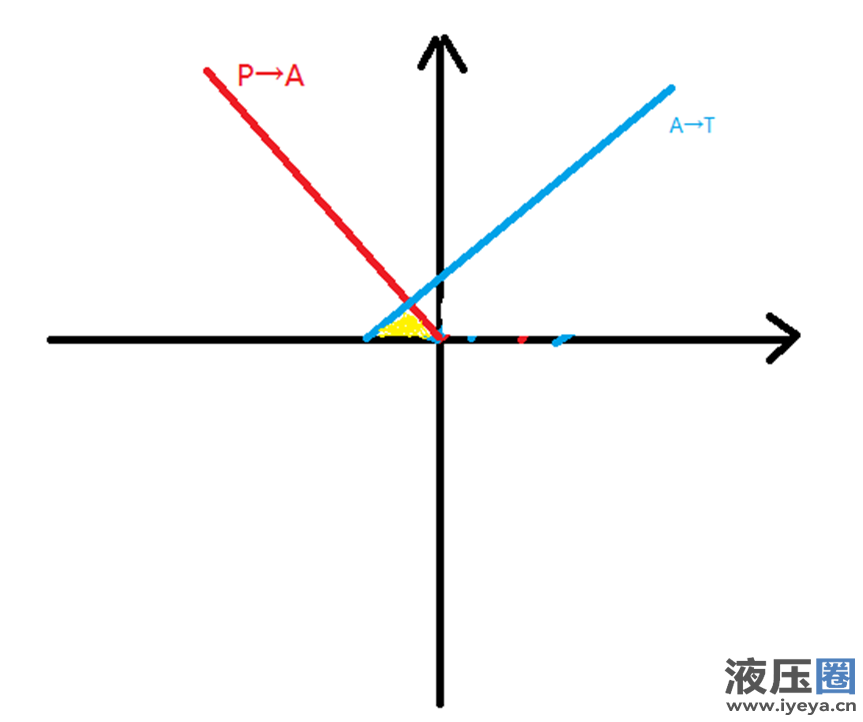

在实际零遮盖的情况下，AT边的增益也尽可能的设计得比PB边大，这样可以保持回油畅通，减小背压，如图5所示：

图5

最后再举个实际应用的例子。

电反馈压力伺服阀，通常只有三个油口：P口，A口和T口。通常情况下，AT相对于PA来说，有部分重叠，也就是说在“零位“附近，A口通油的时候，T口也在微量的泄油。假设PA为零遮盖，那么AT就是负遮盖，此时PA边，AT边的流量曲线如图6所示：

图6

以上就是关于遮盖的具体分析，如果搞懂了这些，就基本搞懂了滑阀。
