力士乐A4VG泵恒功率高压反馈实现原理:偏置配油盘

  [复制链接]
发表于 2013-12-15 11:07:20 | 显示全部楼层 |阅读模式

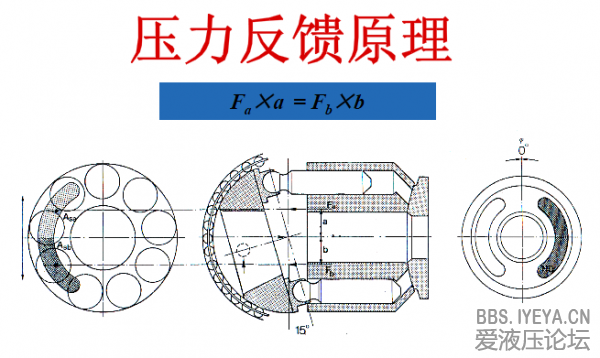

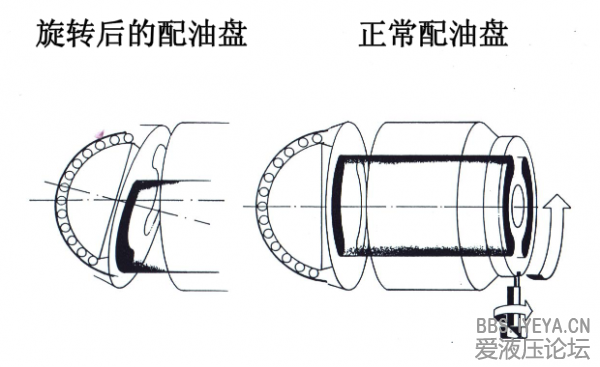

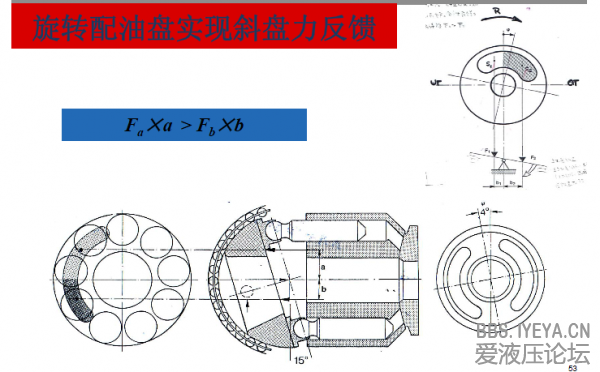

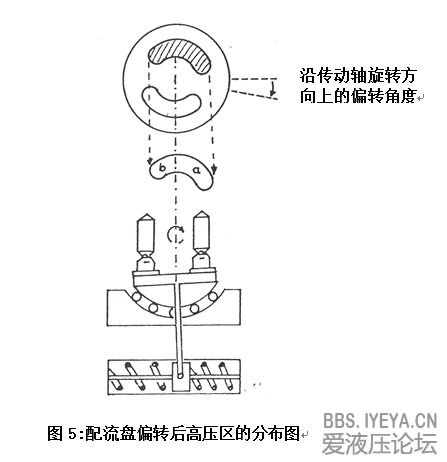

1.png 2.png 3.png 4.png
  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:42
发表于 2013-12-15 19:41:24 | 显示全部楼层
长知识了!好贴加油!
回复 支持 反对

使用道具 举报

发表于 2013-12-16 10:30:57 | 显示全部楼层
看半天没有看懂,图上的字母看不太清楚
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:7
发表于 2013-12-16 18:26:14 | 显示全部楼层
配油盘旋转了一定的角度之后,高压区的压力油对斜盘产生的作用力,会对斜盘的转动轴心产生一个扭矩,这个扭矩在配油盘没旋转之前的传统配油是不存在的(楼主帖的图1),通过一个刚性连杆把产生的扭矩反馈到控制机构。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-16 18:32:23 | 显示全部楼层
wawaadd 发表于 2013-12-16 18:26
配油盘旋转了一定的角度之后,高压区的压力油对斜盘产生的作用力,会对斜盘的转动轴心产生一个扭矩,这个扭 ...

大侠用过A4VG的DA控制
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:7
发表于 2013-12-16 18:44:19 | 显示全部楼层
xiaoshxin 发表于 2013-12-16 18:32
大侠用过A4VG的DA控制

没用过呢,只看过原理
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1302
  • 打卡总奖励:4122
发表于 2013-12-20 12:48:51 | 显示全部楼层
有什么好处呢?不懂,大侠给解释下
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:106
发表于 2013-12-25 22:25:28 | 显示全部楼层
大侠分析得好,这个力矩的作用就是在高压下,使斜盘受力平衡,或者偏向大摆角方向,保证泵的排量不受高压的影响。DA控制的时候作用很明显,DA控制油压力可能很低,而压力高时,斜盘会往小摆角摆,当设置成偏角后,斜盘就不会往回摆,保证排量的稳定性了。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:24
  • 打卡总奖励:174
发表于 2014-1-8 18:43:36 | 显示全部楼层
通过配流盘偏置限制柱塞泵功率,当柱塞泵压力升高时,斜盘摆角减小,并且过配流盘偏置
量可以通过摆角螺钉进行调节,因此同一规格的泵功率可以不同。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:476
  • 打卡总奖励:1607
发表于 2015-9-8 11:30:42 | 显示全部楼层
wawaadd 发表于 2013-12-16 18:26
配油盘旋转了一定的角度之后,高压区的压力油对斜盘产生的作用力,会对斜盘的转动轴心产生一个扭矩,这个扭 ...

谢谢,看图没理解,看到解释明白了
