请教关于中挖川崎阀中的一个问题。

烤肉拌饭1988 · 发表于 2014-8-20 23:05:41

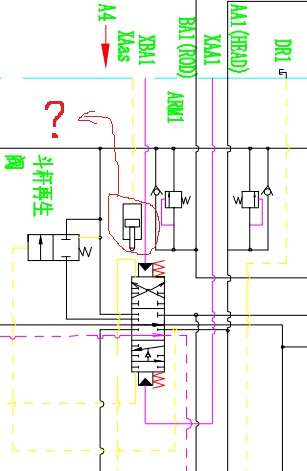

如图，红色线圈标记引出问号的小柱塞缸，当XAas给控制油，即控制油路（黄色虚线）进油到小柱塞缸大腔时，该小柱塞缸起什么样的作用，会对斗杆1主阀即图中的换向阀产生怎样的影响，这个小柱塞缸在阀组实物中的具体样子和安装方式？还请各位指点一二。

请教关于中挖川崎阀中的一个问题。

静静等待 · 发表于 2014-8-21 06:38:04

这个真不知道啊，坐等科普

weixing8688 · 发表于 2014-8-21 09:13:28

本帖最后由 weixing8688 于 2014-8-21 09:21 编辑

这个用来限制阀芯位移的，装在先导外壳上，你要是能看到川崎主阀实物，你会发现，arm1与bucket联的装弹簧端的先导外壳与其他是不一样的。xAas可能是回转的先导油，也就是当XAas对应的这联阀动作时，要限制斗杆联，实现比较好的复合及优先。

superdos · 发表于 2014-8-21 11:15:28

weixing8688 发表于 2014-8-21 09:13
这个用来限制阀芯位移的，装在先导外壳上，你要是能看到川崎主阀实物，你会发现，arm1与bucket联的装弹簧端 ...

就是所谓的回转优先吗

weixing8688 · 发表于 2014-8-21 14:01:23

superdos 发表于 2014-8-21 11:15
就是所谓的回转优先吗

是的,还有动臂相对回转和铲斗的优先,具体要看原理图.

想你的样子 · 发表于 2014-8-22 20:24:11

会对斗杆1阀芯位移限位，即对流量进行限制。如果限位器入口与其他动作的换向先导连在一起就可实现某个动作对斗杆的优先

烤肉拌饭1988 · 发表于 2014-8-22 21:18:49

想你的样子发表于 2014-8-22 20:24
会对斗杆1阀芯位移限位，即对流量进行限制。如果限位器入口与其他动作的换向先导连在一起就可实现某个动作 ...

哦谢谢您的解答！

想你的样子 · 发表于 2014-8-25 01:00:35

烤肉拌饭1988 发表于 2014-8-22 21:18
哦谢谢您的解答！

呵呵，不客气，相互学习

cuiyongjun87 · 发表于 2014-10-25 08:32:02

限位阀，限制主阀芯最大行程的，可以实现另外一动作的优先逻辑回路

想你的样子 · 发表于 2014-10-25 15:55:47

把回转的两个先导油口连个梭阀引出来接到XAas上
