关于节流孔在定压差下流量的计算

    [复制链接]
发表于 2014-9-9 19:42:23 | 显示全部楼层 |阅读模式

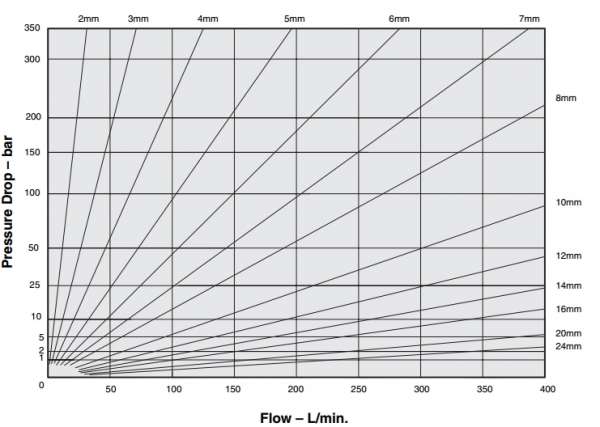

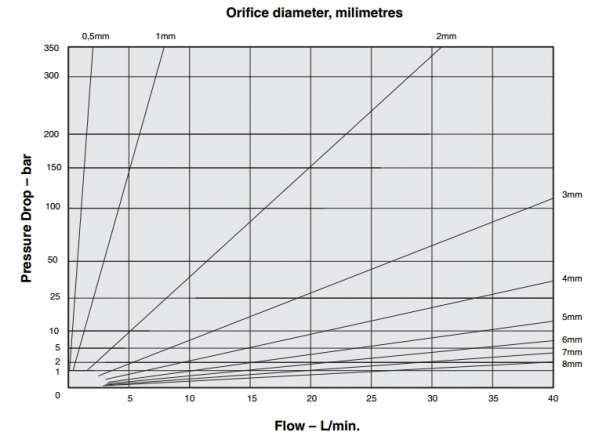

用过sun平衡阀的估计都知道其样本后面有图图标,是关于节流孔在一定压差下所通过的流量,这里指的是薄壁小孔。先贴上这个表
公制的

关于节流孔在定压差下流量的计算

关于节流孔在定压差下流量的计算

关于节流孔在定压差下流量的计算

关于节流孔在定压差下流量的计算

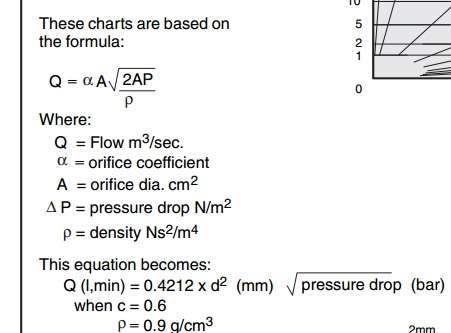

计算公式如下:公式印刷有误,应该是△P,注意别看错。问题如下,公式中的节流孔系数0.6是怎么得来的,实验还是?这个系数和哪些因素相关?

关于节流孔在定压差下流量的计算

关于节流孔在定压差下流量的计算

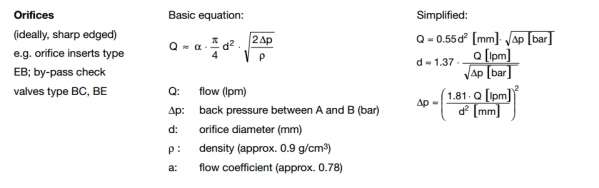

下面是哈威的计算公式,其系数明显比sun的要大,哈威取得是0.78

关于节流孔在定压差下流量的计算

关于节流孔在定压差下流量的计算

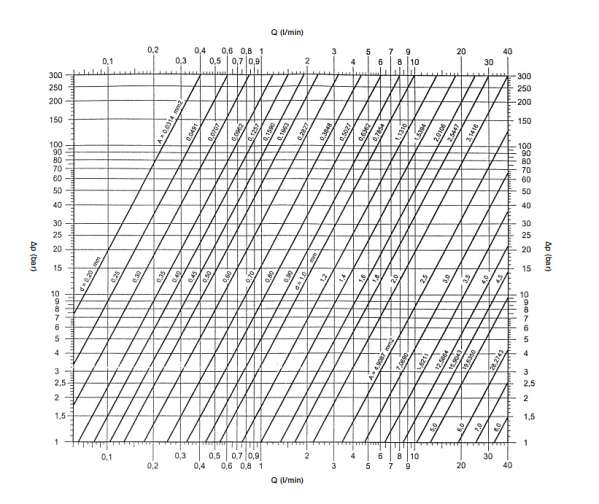

再上个表是丹尼逊的图标,其相同的节流孔在相同压差下经过的流量明显大于sun的数据,我大概计算过,丹尼逊和哈威的结果比较相似,也就是说
他们的流量系数都取得比较大,

关于节流孔在定压差下流量的计算

关于节流孔在定压差下流量的计算


哪位大神能否告知这个系数是怎么确定出来的,和哪些因素有关,谁的取值比较合理,谢谢

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:20
发表于 2014-9-9 23:54:11 | 显示全部楼层
是不是图片看不到啊?
回复 支持 反对

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2166
  • 打卡总奖励:7684
发表于 2014-9-10 06:30:39 | 显示全部楼层
系数跟节流口的结构形式有关,取0.6是绝对的薄壁孔形式、取0.78则接近于短孔了。这个系数通常通过实验测得。sun取0.6、哈威取0.78都是根据自己产品节流孔具体形式取的,应该都是对的
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:608
  • 打卡总奖励:2549
发表于 2014-9-10 08:02:03 | 显示全部楼层
同意三楼的说法,是这样的。不同的节流孔具有不同的流量系数。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-9-10 17:23:24 | 显示全部楼层
wangshangfei 发表于 2014-9-10 06:30
系数跟节流口的结构形式有关,取0.6是绝对的薄壁孔形式、取0.78则接近于短孔了。这个系数通常通过实验测得 ...

那就是说短孔的过流量比薄壁小孔还大,怎么觉得不合逻辑
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:105
  • 打卡总奖励:133
发表于 2016-8-18 15:15:19 | 显示全部楼层
本帖最后由 tczz 于 2016-8-18 16:41 编辑

那是因为流经薄壁小孔时油液截面积受结构的影响,当管道跟小孔直径比小于7时管道前壁对液流有导向作用,此时油液处于不完全收缩状态 若面积比AO/A值越大Cd值越大,从0.6变化到0.8
油液处于完全收缩状态时 Cd为0.60-0.61
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:105
  • 打卡总奖励:133
发表于 2016-8-18 15:17:31 | 显示全部楼层
小孔不是刃口形式而是带棱边或倒角Cd将变大
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2016-8-18 19:58:49 | 显示全部楼层
学习了,不错!
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:9
发表于 2018-1-3 13:52:32 | 显示全部楼层
学习了,内容很好。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2018-1-13 21:02:51 | 显示全部楼层
公式中的0.55怎么算出的?
