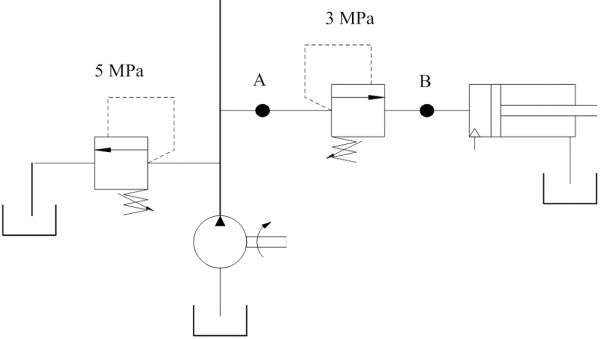

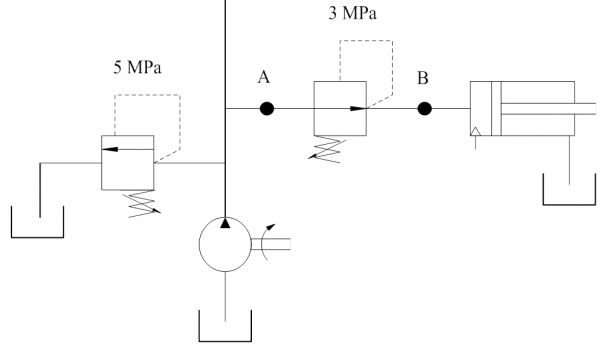

观察附件中的两幅液压原理图,假设液压的输出能力大于5MPa,且工作正常,油缸上的负载在无杆腔形成的压力为2MPa,求两幅图中A点和B点的压力分别是多少。

求大神们指教

求大神们指教

求大神们指教

求大神们指教
  • 打卡等级:常驻居民
  • 打卡总天数:563
  • 打卡总奖励:2233
发表于 2015-2-4 22:26:52 | 显示全部楼层
第一个,A点是3MPA,B点0,第二个,A点3MPA,B点2MPA
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:67
发表于 2015-2-4 23:40:42 | 显示全部楼层
图一中,减压阀不起作用,进出口压力相等,(减压阀调定的是出口压力,当出口压力低于调定值时,阀口开大直到出口压力达到调定值,图中出口压力不可能达到调定值,故减压阀阀口全开,减压阀不起作用)
图二中A点3,B点2.
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:774
  • 打卡总奖励:1143
发表于 2015-2-5 07:48:13 | 显示全部楼层
第一个图A3B2,第二个图A2B2
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:196
发表于 2015-2-5 08:13:48 | 显示全部楼层
溢流阀后接负载~负载是否起背压作用~那溢流阀的开启压力是否会增加呢?
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:774
  • 打卡总奖励:1143
发表于 2015-2-5 08:27:32 | 显示全部楼层
顺序阀,不是溢流阀!
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:62
发表于 2015-2-5 08:28:37 | 显示全部楼层
图片2(第一个图)A3B2,图片1(第二个图)A2B2
回复 支持 反对

使用道具 举报

发表于 2015-2-5 08:59:27 | 显示全部楼层
上述回答均无人考虑泵流量和阀通径问题引起的区别,结果完全不同。
回复 支持 反对

使用道具 举报

发表于 2015-2-5 09:00:50 | 显示全部楼层
还一点未画出支路负载大小,影响泵口压力
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:281
  • 打卡总奖励:1393
发表于 2015-2-5 09:05:40 | 显示全部楼层
       符号没看懂,左边的溢流阀。
