怎样看懂此图

  [复制链接]
  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
发表于 2015-8-12 14:55:51 | 显示全部楼层 |阅读模式

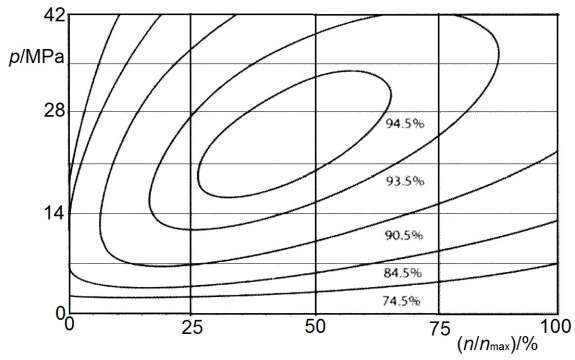

在张老师的《液压速度控制技术》中有一张斜轴柱塞马达总效率图,并说明该马达的最高总效率发生在转速约为最高许用转速的45%、压差约为25MPa时。请教各位高手怎么看懂这幅曲线图。

怎样看懂此图

怎样看懂此图
  • 打卡等级:偶尔看看
  • 打卡总天数:61
  • 打卡总奖励:386
发表于 2015-8-12 15:27:29 | 显示全部楼层
看功率圈  在压力流量在这个圈里就是对应功率
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
 楼主| 发表于 2015-8-12 16:38:18 | 显示全部楼层
是怎样在图中找到书中说的该马达最高效率发生点?
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:139
发表于 2015-8-12 17:13:59 | 显示全部楼层
本帖最后由 zzfjct 于 2015-8-12 17:16 编辑
beibei130130 发表于 2015-8-12 16:38
是怎样在图中找到书中说的该马达最高效率发生点?

中间那个椭圆的圆心,椭圆范围内工况的效率是94.5%
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:193
  • 打卡总奖励:751
发表于 2015-8-12 18:21:18 | 显示全部楼层
此乃总效率图,能有机械和容积效率图则更好。如是泵应有另一参数斜盘角度。搞设计应有此数据。
回复 支持 反对

使用道具 举报
