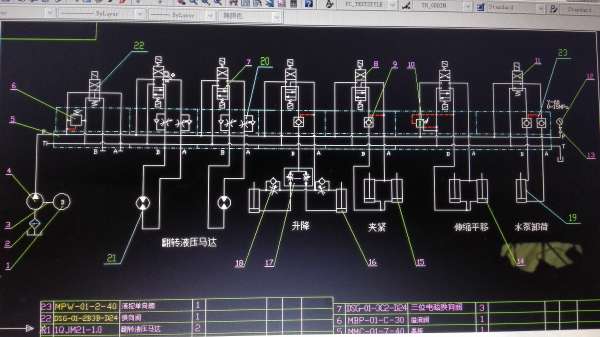

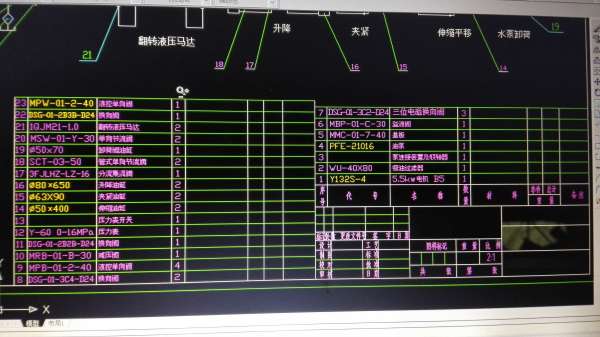

液压图设计否合理

[复制链接]
发表于 2015-12-16 19:40:50 | 显示全部楼层 |阅读模式
1、希望液压马达能够完全同步,是否合理?是否有更好的办法?
2、希望升降能完全同步,是否合理?是否有更好的办法?
3、如果升降分开单独控制是否有更好的办法?

液压图设计否合理

液压图设计否合理

液压图设计否合理

液压图设计否合理
发表于 2015-12-17 07:45:02 | 显示全部楼层
你应该说清楚你的工况,序号22换向阀的中位机能为“H”型,和这种阀组并装会PT直接相通,若想应用,AB口堵死,用上位可以;序号7换向阀的AB口都串联了20,执行元件翻转液压马达,这个地方用了两个单向节流阀,是不是到一定位置后就可以靠自重完成翻转,这样加我感觉意义不大,结合你工况;序号10减压阀的应用,这样直接在PT之间桥接,若是调定之后,你的系统压力也就不会高于减压阀的调定压力了;序号23,我们一般叫双向液压锁,其实就是两个业控单向阀的并联。如果满意请加分,有问题咱们商量。
回复 支持 反对

使用道具 举报

发表于 2015-12-17 19:11:37 | 显示全部楼层
要是把液压图绕成这样,神鬼莫辩,我的口头禅就是可斩此人。

点评

阁下不懂便不要随便批评,这是叠加底板的画法,主要在机床行业应用。  发表于 2015-12-18 20:48
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:253
  • 打卡总奖励:861
发表于 2015-12-19 21:00:22 | 显示全部楼层
能否将板式的双单向节流阀改为外置的螺纹插装阀。同升降分流阀一起做成个螺纹插装阀块。这样效果是不是要好一些。
回复 支持 反对

使用道具 举报

发表于 2016-3-5 21:54:43 | 显示全部楼层
十年误国 发表于 2015-12-17 19:11
要是把液压图绕成这样,神鬼莫辩,我的口头禅就是可斩此人。

这是叠加阀的画法
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:667
  • 打卡总奖励:1996
发表于 2017-1-31 19:13:54 | 显示全部楼层
个人感觉:
1、两马达无法达到同步。按你的思路,两个马达为并联,如果两马达共同驱动的结构件不是刚性或者是两个独立的结构件,这种连接方式会导致负载小的马达先动。如果可以的话建议像升降回路那样增加分流阀。另外看你用的马达为低速大扭矩马达,如果驱动的结构件质量很大,建议在回路中增加平衡阀和缓冲装置,用于结构件的位置保持和停机时的缓冲。
2、升降装置同步感觉没什么问题。如果使用液压锁,建议使用开启比小一点。不过就我使用的经验看,这种场合使用小先导比的平衡阀效果更好,液压锁会出现下降时震颤的现象。
3、如果不考虑成本的话,可以用四联比例阀+三联普通多路阀的组合来实现功能。
以上为个人看法,希望能对你有用
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:48
发表于 2017-2-7 17:37:41 | 显示全部楼层
翻转液压马达同步可能性比较低,条件允许的话,可以改成双马达串联即可同步,还有单向节流阀应该用回油节流的,这样翻转过90度时,不容易出现失重导致跳动的情况。靠同步阀想实现升降完全同步是不现实的。如有完全同步要求需要比例阀加传感器实现,限于成本问题,用压力补偿调速阀来实现同步也比同步阀效果好。
回复 支持 反对

使用道具 举报
