节流阀 为啥能控制流量调速(根据质量连续方程我想不明白)

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:27
  • 打卡总奖励:75
发表于 2015-12-23 10:53:08 | 显示全部楼层 |阅读模式
根据质量连续方程和 伯努利原理   改变节流阀流通截面 只是压力和流速变了 流量没变呀


  • 打卡等级:无名新人
  • 打卡总天数:20
  • 打卡总奖励:69
发表于 2015-12-23 12:00:42 | 显示全部楼层
你提到的节流阀应该有旁通油路
回复 支持 反对

使用道具 举报

发表于 2015-12-23 12:04:27 | 显示全部楼层
  流量是没变,但速度变了后,通过同等流量的单位时间也变了

点评

这样一个油缸每个行程的流量是没变,但节流阀可以使油缸完成每个行程的时间发生变化  发表于 2015-12-23 12:06
回复 支持 反对

使用道具 举报

发表于 2015-12-23 12:28:53 | 显示全部楼层
你家的水龙头不就是一个手动节流阀嘛
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:27
  • 打卡总奖励:75
 楼主| 发表于 2015-12-23 12:42:31 | 显示全部楼层
我是这样理解的,液压缸速度  V=Q/A   , 流量Q不变 , 液压缸面积A一定 , 所以液压缸速度V不变 。缩小节流阀截面积,多余流量,如果有旁路就泄流了, 比如系统溢流阀开大些 。我比较赞同 木木vv 的观点。
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:139
发表于 2015-12-23 12:53:37 | 显示全部楼层
节流阀控制流量的系统无非是以下两种:
1,定量泵+溢流阀。节流阀开口减小,压力上升,溢流阀旁路,系统总流量不变,执行器流量减小。
2,恒压变量泵。节流阀开口减小,压力上升,恒压泵变量(排量减小),系统总流量减小,执行器流量减小。3,旁路节流这里不讨论。
回复 支持 反对

使用道具 举报

发表于 2015-12-23 15:19:36 | 显示全部楼层
牛角尖的感觉  节流口的公式可知  通流面积与过流流量是反比关系  至于怎么依次原理搭建系统调速另论  拨努力方程是在流线连续的前提下  请看仔细公式推导的前提
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:27
  • 打卡总奖励:75
 楼主| 发表于 2015-12-23 19:28:54 | 显示全部楼层
我起初孤立理解节流阀的作用了,应该把它放到液压回路中分析,如果回路只有节流阀l而没有溢流阀或者旁路 无论怎么调节 它也改变不了液压缸速度,因为根据连续性方程 流量没变 所以速度没变。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:27
  • 打卡总奖励:75
 楼主| 发表于 2015-12-23 19:56:24 | 显示全部楼层

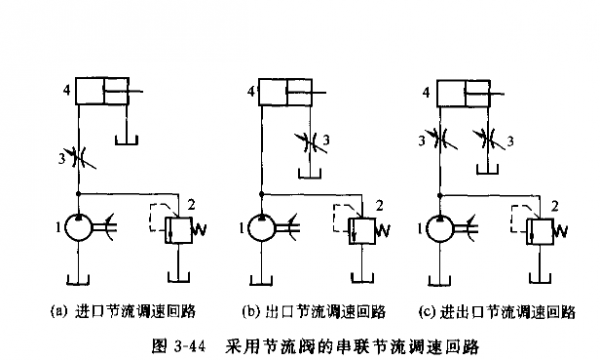

假设  如果没有图中的溢流阀 怎么调节节流阀 液压缸速度也不会变。而正因为溢流阀分流的作用, 调节流阀才会改变液压缸的速度。
回复 支持 反对

使用道具 举报

发表于 2016-1-12 15:13:41 | 显示全部楼层
{:9_231:}{:9_232:}{:9_226:}
