ICEM CFD划分网格出现 geometry has a hole 问题

[复制链接]
  • 打卡等级:即来则安
  • 打卡总天数:223
  • 打卡总奖励:618
发表于 2016-11-4 20:22:39 | 显示全部楼层 |阅读模式

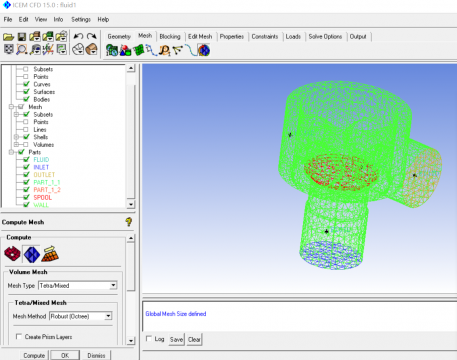

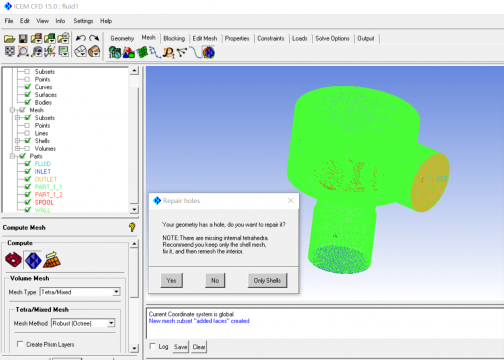

题主最近在做流体仿真,流体是一个通径16mm插装阀在开度最大时的流体,首先我用solidworks画好流体模型,然后导入ICEM CFD中划分网格,第一次我设置的网格参数:scale factor为1,max element为2,这时划分出来的网格没有任何问题,但是我想进一步细化网格时,我将max element改为0.5,其余不变,这时划分网格后,就会出现geometry has a hole ,请问这是为什么?然后我要如何找出漏洞进行修改才能完成细致化?下面分别是max element为2 和 0.5时的图

ICEM CFD划分网格出现 geometry has a hole 问题

 ICEM CFD划分网格出现 geometry has a hole 问题

ICEM CFD划分网格出现 geometry has a hole 问题

 ICEM CFD划分网格出现 geometry has a hole 问题
