请教内曲线马达内部结构

fkccc123

file:///D:\Program Files (x86)\Q消息记录\907783423\Image\C2C\H1$Y6C4WBK2Q0KD}0PQPLYV.png

请教内曲线马达内部结构

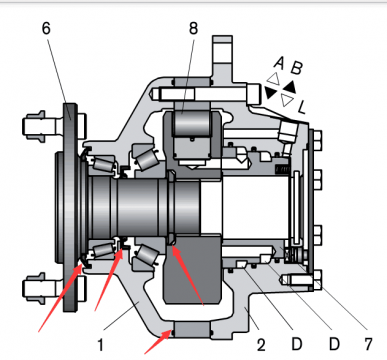

马达是力士乐的MCR3系列，请问箭头指的地方都是什么圈？尤其是轴和转子之间的圈。
另外转子和配流的间隙一般设置到多少？固定转子的轴承不知道压多紧比较合适。
实际使用工况就是低速大扭矩，速度很慢，压力大概21Mpa。

zhanghaibowin

从左到右:防尘圈,轴封(骨架油封和O圈),壳体O圈,轴向止动垫圈.其他的问题关系到马达的内部设计参数,搞不定了....

fkccc123

zhanghaibowin 发表于 2016-11-11 11:49
从左到右:防尘圈,轴封(骨架油封和O圈),壳体O圈,轴向止动垫圈.其他的问题关系到马达的内部设计参数,搞不定了 ...

请问轴向止动垫圈，目的是限制轴向左运动吗？
这些圈有哪些牌子推荐码？

fkccc123

哎 沉下去了，求转子、配流之间的间隙~~~~~
