请教大家一个力士乐变量泵问题

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2016-11-17 22:35:50 | 显示全部楼层 |阅读模式

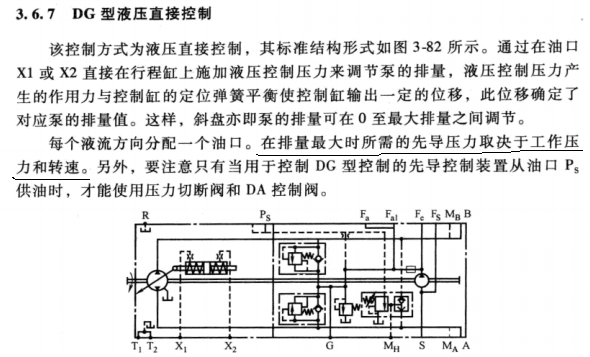

按照画线部分的意思,在x1、x2先导压力一定时,的排与系统工作压力和转速有关,在最大排量时,工作压力越大,所需要的先导压力越大,这一点不是很理解,大家能解释下吗?我的理解是,泵的排量取决与X1、X2的压差,还有控制油缸弹簧的刚度

请教大家一个力士乐变量泵问题

请教大家一个力士乐变量泵问题
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2016-11-17 22:42:08 | 显示全部楼层
按照这么说,岂不是先导压力一定时,排量会随着工作压力变化而变化
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:13
发表于 2016-11-18 09:33:14 | 显示全部楼层
使用DA的时候有恒功率阀此时MH上面的虚线阀起作用
回复 支持 反对

使用道具 举报

发表于 2016-11-18 09:43:08 | 显示全部楼层
这个是闭式泵,一般用于发动机作为动力源(而不是电机),发动机有待速和最高转速,X1、X2是控制闭式泵斜盘摆角方向和角度的液压力,这个力在很小范围内波动(一般在20-40BAR),工作压力越大,排量越大的泵反作用于闭式泵斜盘的力也会越大,
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2016-11-18 23:22:49 | 显示全部楼层
﹏3、哖后° 发表于 2016-11-18 09:33
使用DA的时候有恒功率阀此时MH上面的虚线阀起作用

你好,虚线阀我觉得是过载保护的作用,达到一定压力时,主泵输出为0
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2016-11-18 23:25:53 | 显示全部楼层
液压行走 发表于 2016-11-18 09:43
这个是闭式泵,一般用于发动机作为动力源(而不是电机),发动机有待速和最高转速,X1、X2是控制闭式泵斜盘 ...

你好,当X先导控制力一定时,岂不是主泵排量随着工作压力变大,而变小,主泵的流量就减小?
回复 支持 反对

使用道具 举报

发表于 2016-11-19 09:08:10 | 显示全部楼层
dinghui 发表于 2016-11-18 23:25
你好,当X先导控制力一定时,岂不是主泵排量随着工作压力变大,而变小,主泵的流量就减小?

X一定时,主泵排量理论上随发动机转速变化而变化,工作压力变大只能代理在负载增大时,斜盘角不变(理论排量不变时),需要给泵的输入功率增大,如果输入功率不增大,那么发动机的转数会降低(或熄火),转数降低自然排量减小了,
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:13
发表于 2016-11-22 08:54:23 | 显示全部楼层
我认为这是功率阀
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2016-12-2 23:14:11 | 显示全部楼层
PS接哪了?看不清啊
回复 支持 反对

使用道具 举报
