平衡阀差动回路求教

    [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:12
发表于 2016-11-29 16:18:10 | 显示全部楼层 |阅读模式

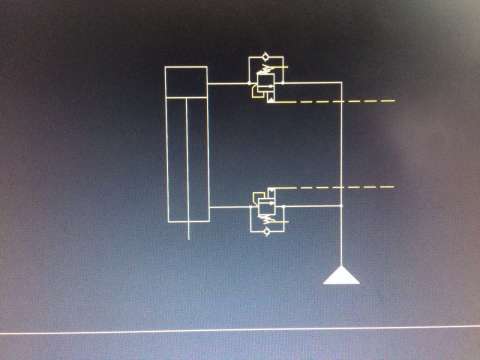

请教各位高手,如图附件这样差动和平衡回路能否都能实现。

平衡阀为外控。

平衡阀差动回路求教

平衡阀差动回路求教
发表于 2016-11-29 19:00:50 | 显示全部楼层
         可以    但是好像没有那么用过 一般单向平衡阀
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:236
  • 打卡总奖励:1098
发表于 2016-11-29 22:58:01 | 显示全部楼层
这油缸如何回程
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:12
 楼主| 发表于 2016-11-30 10:51:37 | 显示全部楼层
本帖最后由 jsrdjha 于 2016-11-30 10:53 编辑

我只是省略了其中一些机能的换向阀,这个是一个回路的雏形,我想请教下前辈这个能否像正常回路一样实现差动,因为只有某些工况下需要差动,又有其他工况下不差动,油缸伸出时需要平衡阀起到下降速度平稳控制。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:355
  • 打卡总奖励:1044
发表于 2016-12-5 17:19:19 | 显示全部楼层
可以的上边的平衡阀注意流量的选择
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2016-12-12 16:45:08 | 显示全部楼层
1、你这个平衡阀要是想起到竖直运动平稳的作用,控制油的选择一般要求是互锁的;
2、差动过程是两缸联通,理论上两个腔的压力式相同的(当然实际上是有一个比例关系的,不是1:1),这样就会造成油压的不稳定,这个波动会反作用在平衡阀上,造成油缸抖动;
3、你这个油缸感觉是画反了,一般是油缸带着负载缩回的时候,因为负载的影响,造成运动不稳定,所以需要平衡阀。伸出的时候一般是带着负载向上运动,本身就很稳定。所以你说的差动应该是出现在无杆腔进油,油缸伸出,但还没有接触到负载的情况,所以是空载的时候差动,这个比较好搞,不建议你带着负载收回的时候差动。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-12-27 11:49:36 | 显示全部楼层
这个不行吧,背压太大,损失严重
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-12-27 11:50:51 | 显示全部楼层
控制油路需接换向阀,这样还可以
回复 支持 反对

使用道具 举报

发表于 2017-1-5 23:44:53 | 显示全部楼层
回程是个问题
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:25
发表于 2017-1-12 08:28:52 | 显示全部楼层
可以实现,没有问题。我们现在就是这么用的。用于实现自锁和运行平稳
回复 支持 反对

使用道具 举报
