amesim建模

[复制链接]
发表于 2017-1-14 10:02:35 | 显示全部楼层 |阅读模式
大神亲么帮我看看我这样建模合理么

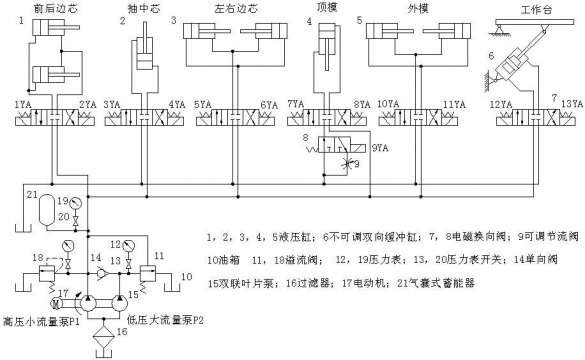

这是 原理图

这是 原理图

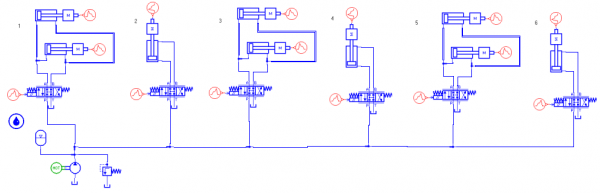

这是我建的模型

这是我建的模型

发表于 2017-1-17 07:53:37 | 显示全部楼层
1 液压泵源部分是高低压泵组合形式的,你没能搭建出来
2 顶摸部分有一个外接阻尼孔和电磁阀,你的模型中没有
3 工作台部分实际上位置和载荷都是变化的,最好用平面机构库搭建
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-1-17 10:01:04 | 显示全部楼层
yiliya 发表于 2017-1-17 07:53
1 液压泵源部分是高低压泵组合形式的,你没能搭建出来
2 顶摸部分有一个外接阻尼孔和电磁阀,你的模型中没 ...

a受教了,谢谢哈
