平衡阀开启条件分析讨论

    [复制链接]
  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
发表于 2017-2-21 08:57:56 | 显示全部楼层 |阅读模式

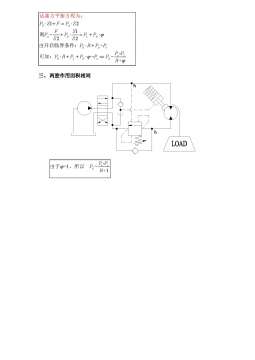

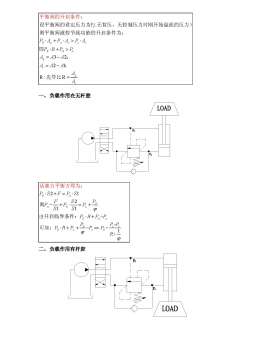

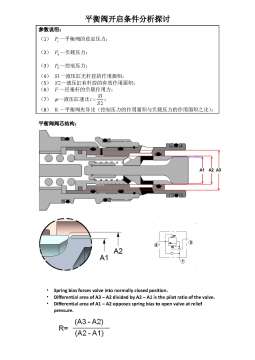

平衡阀开启条件分析讨论

平衡阀开启条件分析讨论

平衡阀开启条件分析讨论

平衡阀开启条件分析讨论

平衡阀开启条件分析讨论

平衡阀开启条件分析讨论

评分

参与人数 1金钱 +3 收起 理由
zhanghaibowin + 3

查看全部评分

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-2-21 13:58:13 | 显示全部楼层
我看了您发的两个帖子,过程非常清晰,逻辑思维很好,很感谢您的分享。关于平衡阀开启,我来补充一条:平衡阀2口背压会增加阀设定压,增加幅度相当于2口背压乘以(1+R)。计算过程:平衡阀阀芯左侧受力分析∵(Ps+△P)*(A2-A1)=Ps(A2-A1)+P2(A3-A1)  ∴△P=P2(1+R)
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
 楼主| 发表于 2017-2-21 21:11:59 | 显示全部楼层
zhanghaibowin 发表于 2017-2-21 13:58
我看了您发的两个帖子,过程非常清晰,逻辑思维很好,很感谢您的分享。关于平衡阀开启,我来补充一条:平衡 ...

感谢补充,学习了
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:888
  • 打卡总奖励:2943
发表于 2017-2-21 22:21:23 | 显示全部楼层
有没有各种平衡阀的结构对比分析
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
 楼主| 发表于 2017-2-22 05:37:14 | 显示全部楼层
后续我会对常用的平衡阀进行分析讨论
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:13
发表于 2017-2-22 10:09:09 | 显示全部楼层

后续我会对常用的平衡阀进行分析讨论
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-46929-1-1.html
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:227
  • 打卡总奖励:698
发表于 2017-2-22 10:32:26 | 显示全部楼层
谢谢楼主,学习了好多,小白问一个问题设定压力乘以负载压力的作用面积是等于弹簧预紧力吗?
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:227
  • 打卡总奖励:698
发表于 2017-2-22 11:12:26 | 显示全部楼层
ihydraulics 发表于 2017-2-22 11:04
在先导压力和回油背压为零的情况下是对的。

我懂了,谢谢!
回复 支持 反对

使用道具 举报
