AMESim 中设置质量块的质量变化

[复制链接]
发表于 2017-3-21 20:56:26 | 显示全部楼层 |阅读模式
我在AMESim中建立了一个液压系统用于和Adams联合仿真。现在需要的是液压缸的负载随着Adams中所测量的力来变化,请问要怎么实现呢?好像没有发现可以通过外部变量输入来改变的质量块啊,求大神解答
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2017-3-22 15:33:57 | 显示全部楼层
你可以采用力传感器,直接将液压缸的输出信号转化为力的信号。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-3-22 19:31:42 | 显示全部楼层
大概是这样的 如果添加力传感器是不是不能添加位移传感器了呀?...@一缕清风0417

回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2017-3-22 20:45:44 | 显示全部楼层
maerkang1 发表于 2017-3-22 19:31
大概是这样的 如果添加力传感器是不是不能添加位移传感器了呀?...@一缕清风0417


回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2017-3-22 20:54:00 | 显示全部楼层
一缕清风0417 发表于 2017-3-22 20:45

不知道你这样连接可不可以,把F出来的信号连接你的联合仿真的Force口。我也在做AMEsim 和matlab/simulink的联合仿真,可以多交流。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-3-22 21:06:09 | 显示全部楼层

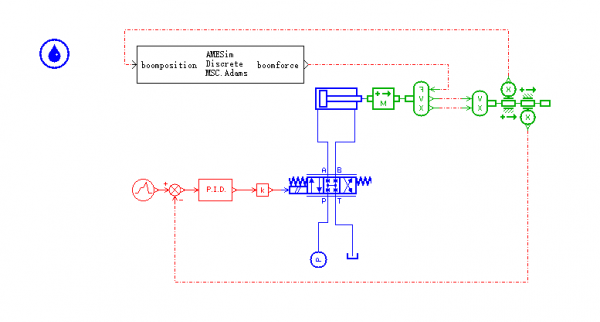

感觉靠谱!
你看这样行不行?

回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-3-22 21:06:39 | 显示全部楼层
主要是不太明白他这个转换到底转成什么样的
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2017-3-23 11:12:19 | 显示全部楼层
maerkang1 发表于 2017-3-22 21:06
主要是不太明白他这个转换到底转成什么样的

我也没用过这个,你可以先试试,看看结果怎么样
回复 支持 反对

使用道具 举报
