油缸漏油

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:9
发表于 2017-3-22 16:59:43 | 显示全部楼层 |阅读模式
各位高手

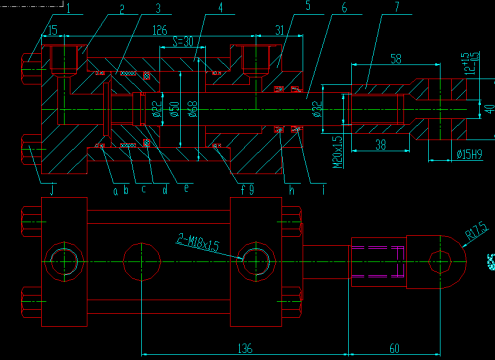

      小弟这个油缸现场反映在有杆腔进油时没有漏油,在无杆腔进油时油沿着活塞杆渗漏出来。
      求高手指点下,谢谢。

油缸漏油

油缸漏油
  • 打卡等级:即来则安
  • 打卡总天数:201
  • 打卡总奖励:668
发表于 2017-3-23 08:26:19 | 显示全部楼层
应该是h i密封问题
回复 支持 反对

使用道具 举报

发表于 2017-3-23 10:35:32 | 显示全部楼层
是不是密封圈大了,或者坏了
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:122
  • 打卡总奖励:376
发表于 2017-3-23 11:06:04 | 显示全部楼层
排除密封件设计的适用性与密封件的完好,作为质量人员来说,有以下三点①零部件的同心度和垂直度加工出现问题②装配不良导致活塞活塞杆和导向套缸底配合不良 ③导向套出缸筒内径过大导致前端内泄漏。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:13
发表于 2017-3-23 16:27:43 | 显示全部楼层
这个问题很多啊,同轴度,密封,表面处理
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:116
  • 打卡总奖励:433
发表于 2017-3-23 17:02:24 | 显示全部楼层
估计是H密封件的沟槽设计大了
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2017-3-24 13:18:15 | 显示全部楼层
像Y圈。Y圈封低压不太好,尤其小径。不改的话,圈选硬度相对低点的,或适当地增加回油背压。
回复 支持 反对

使用道具 举报

发表于 2017-3-25 11:06:24 | 显示全部楼层
支撑环都没有,还只用一个密封,不漏才怪
回复 支持 0 反对 1

使用道具 举报

发表于 2017-3-25 11:24:32 | 显示全部楼层
愉悦的心 发表于 2017-3-25 11:06
支撑环都没有,还只用一个密封,不漏才怪

说得在点子上。这个是明显的问题。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:29
发表于 2017-3-25 13:54:26 | 显示全部楼层
{:8_250:}看不懂,看看大家都怎么说
