请教大神:图中背压阀如何调整压力

    [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:30
发表于 2017-5-22 11:53:52 | 显示全部楼层 |阅读模式

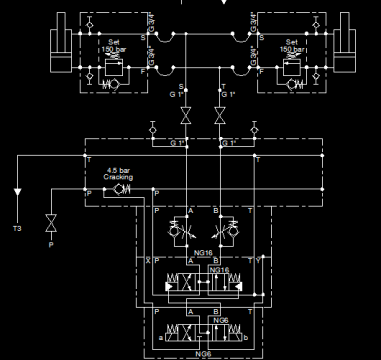

请教各位大神,图中液压缸下落时,背压阀如何进行调整压力?请指点迷津!小弟在这先谢谢了

请教大神:图中背压阀如何调整压力

请教大神:图中背压阀如何调整压力

请教大神:图中背压阀如何调整压力

请教大神:图中背压阀如何调整压力

请教大神:图中背压阀如何调整压力

请教大神:图中背压阀如何调整压力
  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:30
 楼主| 发表于 2017-5-22 13:13:01 | 显示全部楼层
为什么还没审核完???
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:31
  • 打卡总奖励:86
发表于 2017-5-23 01:09:32 | 显示全部楼层
还真没调过,背压阀的设定压力都是出厂前设定好的,现场调难度大,你查一下SUN样本,看上面有没有现场调定压力的说明,其它厂家的阀应该大同小异吧
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:50
发表于 2017-5-23 04:12:37 | 显示全部楼层
油缸上的阀是什么啊?溢流阀,平衡阀?没看懂。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2017-5-23 05:10:35 | 显示全部楼层
这可不是背压阀呀
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:203
  • 打卡总奖励:674
发表于 2017-5-23 09:21:01 | 显示全部楼层
这个应该是平衡阀,画法不一样。如果没有调节杆想调节就只能换弹簧了。平衡阀的先导比有好几种。找个样本好好看看
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:30
 楼主| 发表于 2017-5-23 11:37:03 | 显示全部楼层
huangyeya 发表于 2017-5-23 05:10
这可不是背压阀呀

不是背压阀是什么阀?能否明确告知!谢谢
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:30
 楼主| 发表于 2017-5-23 11:38:57 | 显示全部楼层
新手学习 发表于 2017-5-23 09:21
这个应该是平衡阀,画法不一样。如果没有调节杆想调节就只能换弹簧了。平衡阀的先导比有好几种。找个样本好 ...

调节杆是有的,就是不知道在这个回路中如何来调整压力?比如我要把压力减小到100bar
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:652
  • 打卡总奖励:1983
发表于 2017-5-23 12:02:42 | 显示全部楼层
这个是平衡阀,力士乐的平衡阀是固定地,调节不了压力,sun的平衡阀可以调节压力,端部有个螺纹调节
回复 支持 反对

使用道具 举报

发表于 2017-5-23 20:27:00 | 显示全部楼层
油缸无杆腔最大压力的1.3倍即可。 不过平衡阀的职能符号不正确,仔细检查一下
