大连力科石取液压油缸有杆腔正常,无杆腔振动大,请教高手,原因图附后。

[复制链接]
发表于 2017-6-1 20:48:01 | 显示全部楼层 |阅读模式

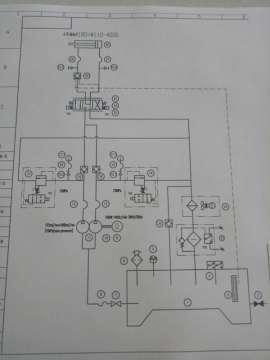

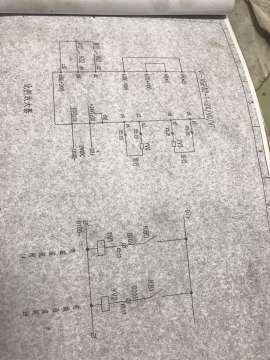

水泥厂长形石灰石堆场,配套的是大连力科液压系统,停机后料耙油缸有杆腔工作平稳,无杆腔振动,一顿一顿的现象。对液控单向阀清洗、比例换向阀清洗,电气控制柜中有杆腔平稳运行22、80接触器动作,无杆腔运行振动时21、80、81接触器动作,具体详见电气图及液压原理图。同时这套系统配的两套溢流阀是起什么作用,具体叫什么名子?有无高手解惑!

大连力科石取液压油缸有杆腔正常,无杆腔振动大,请教高手,原因图附后。

大连力科石取液压油缸有杆腔正常,无杆腔振动大,请教高手,原因图附后。

大连力科石取液压油缸有杆腔正常,无杆腔振动大,请教高手,原因图附后。

大连力科石取液压油缸有杆腔正常,无杆腔振动大,请教高手,原因图附后。
  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:56
发表于 2017-6-2 12:39:06 | 显示全部楼层
无杆腔进油往外伸的过程中,有无由于负载的影响速度突然加快的现象?即所谓的负负载的情况
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:21
发表于 2017-6-2 13:44:05 | 显示全部楼层
有二楼兄弟说的情况的可能性,另一个:看看液控单向阀开启压力是多大的?如果太大也会产生爬行现象
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:667
  • 打卡总奖励:1996
发表于 2017-6-2 20:14:29 | 显示全部楼层
如果存在负向负载的情况,建议将液压锁更换为单平衡阀
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:135
  • 打卡总奖励:381
发表于 2017-6-3 08:55:17 | 显示全部楼层
要么就是外负载的影响要么就是液控单向阀的影响
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-3 09:08:07 | 显示全部楼层
感谢各位,一开始也是怀疑液控单向阀。最后找到是比例阀开度的问题,将比例放大板电压降了一点,好了。和二楼说的负负载异曲同工,谢各位了。

评分

参与人数 1金钱 +10 收起 理由
游勇 + 10 鼓励提供结果!

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2017-6-5 17:49:21 | 显示全部楼层
学习了,珍惜每一次的成长。
