螺纹插装阀阀控加工问题

    [复制链接]
发表于 2017-6-29 10:49:39 | 显示全部楼层 |阅读模式

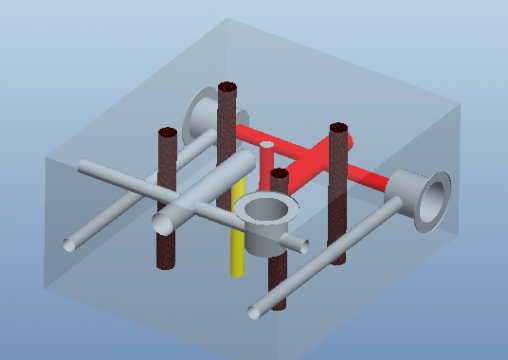

请问,阀块设计加工时,油道可以十字相交吗?相同直径的?

螺纹插装阀阀控加工问题

螺纹插装阀阀控加工问题
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2017-6-29 11:10:17 | 显示全部楼层
请问这用的什么软件画的图
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2017-6-29 13:02:15 | 显示全部楼层
可以的
回复 支持 反对

使用道具 举报

发表于 2017-6-29 14:48:39 | 显示全部楼层
不同直径的都可以交叉
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-29 15:02:14 | 显示全部楼层
wjw 发表于 2017-6-29 14:48
不同直径的都可以交叉

同直径的可以交叉吗
回复 支持 反对

使用道具 举报

发表于 2017-6-29 15:19:46 | 显示全部楼层
gaoqiang116 发表于 2017-6-29 15:02
同直径的可以交叉吗

不是说了吗,不同直径的都可以,同直径的肯定可以啊
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:158
  • 打卡总奖励:479
发表于 2017-6-30 11:54:49 | 显示全部楼层
油道当然可以十字相交,相同直径,不同直径,这都不是问题。
其实我还有一个问题,阀块设计的话,如果两个孔L型相交的话,是两边都不出头?还是两边都出头?或者一边出头的好?
如果一边出头的话,是大孔出头还是小孔出头好。
另外,楼主应该是用ProE出的阀块图,其实我感觉用ProE画阀块不方便,我现在是用Cocreate,比Proe方便一些,但是也不满意,到现在为止还没找到更加合适的软件,不知道各位大侠有没有更好的推荐。
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:135
  • 打卡总奖励:381
发表于 2017-6-30 12:09:58 | 显示全部楼层
ffyy1134 发表于 2017-6-30 11:54
油道当然可以十字相交,相同直径,不同直径,这都不是问题。
其实我还有一个问题,阀块设计的话,如果两个 ...

UG可以试试~~~~~~~~~
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:509
  • 打卡总奖励:1516
发表于 2017-7-3 22:05:00 | 显示全部楼层
我用的solidworks
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:571
  • 打卡总奖励:1734
发表于 2017-7-11 06:36:23 | 显示全部楼层
完全可以这样设计的
回复 支持 反对

使用道具 举报
