求助！求助！

液压小百度 · 发表于 2017-7-8 16:06:45

求助！求助！

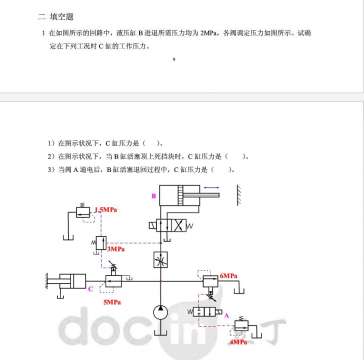

如图。3个答案应怎么填，网上答案分别是5 1.5 4，如果对的话，求大神来解释一下，谢谢

sww189 · 发表于 2017-7-8 20:39:04

这个不需要大神你去多看看书吧最基本的

zzfjct · 发表于 2017-7-8 22:41:29

在1、3状态下，卸荷阀3MPa是关闭的，状态1的C缸压力为减压阀5MPa的调定压力5MPa；状态3泵源压力为4MPa，不足减压阀调定压力，减压阀全开，故C缸压力为4MPa；状态2卸荷阀开启，减压阀控制口压力由溢流阀1.5MPa确定，故C缸压力为1.5MPa。
