如何关闭FR流量控制阀关闭

[复制链接]
发表于 2017-7-17 18:52:35 | 显示全部楼层 |阅读模式

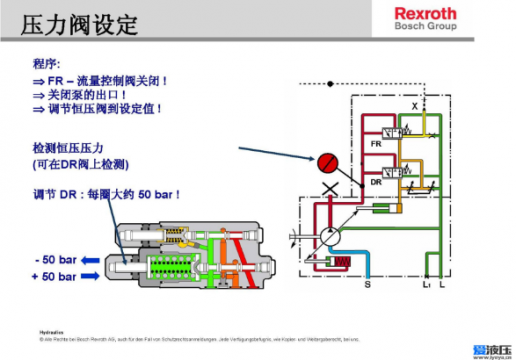

如1图所示A10VSODFR油进行压力控制阀设定第一步 FR-流量控制阀关闭   问如何关闭此阀

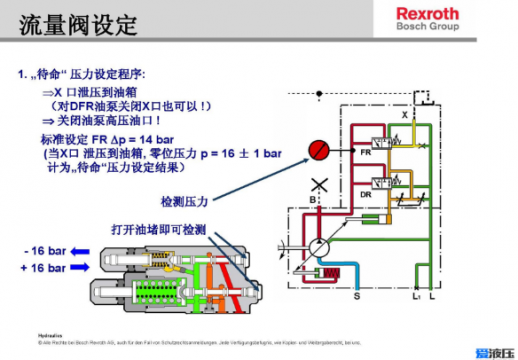

图2X口泄压到油箱  哪个是X口 如何操作
关闭油泵高压油口指的是B吗

如何关闭FR流量控制阀关闭

如何关闭FR流量控制阀关闭

如何关闭FR流量控制阀关闭

如何关闭FR流量控制阀关闭
  • 打卡等级:即来则安
  • 打卡总天数:255
  • 打卡总奖励:679
发表于 2017-7-19 01:10:48 | 显示全部楼层
楼主意图去掉流量控制,保留恒压控制,相当于改成恒压泵。
考虑一: 在X口连接一个比恒压设定更高的溢流阀(至少高2到3MPa)
考虑二:讲FR 阀的阀芯顶死,相当于去掉了 FR 控制。

补充内容 (2017-7-28 23:02):
如果是调恒压设置的话,只需将X口与主泵出口连接。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-7-19 19:19:35 | 显示全部楼层

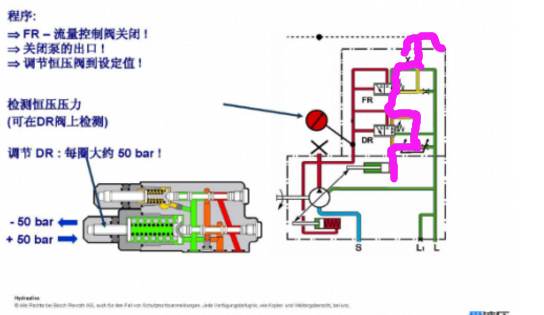

若将FR阀芯顶死那么变量油缸里的油是否会按粉色线流出 回复.png
回复 支持 反对

使用道具 举报

发表于 2017-7-21 13:21:06 | 显示全部楼层
这是技术问题 不方便透露
回复 支持 反对

使用道具 举报

发表于 2017-7-29 18:31:22 | 显示全部楼层
不是技术问题不透露 这个根本谈不上技术 对于专业修液压泵马达的  太简单 1楼的说的不对 直接接出口是调不出来的
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:13
发表于 2017-9-26 11:30:06 | 显示全部楼层
调节流量的弹簧顺时针拧到底就关闭了流量调节功能,X口也是要堵住的。B口进系统的油路也要关闭,把泵的压力设定好再打开B口,向系统进油
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:328
  • 打卡总奖励:988
发表于 2017-10-25 00:00:09 | 显示全部楼层
一楼说的也没有问题
