[图纸] 花键图-DIN5480,DIN5482

    [复制链接]
  • 打卡等级:以坛为家
  • 打卡总天数:633
  • 打卡总奖励:1827
发表于 2017-10-13 11:52:50 | 显示全部楼层 |阅读模式

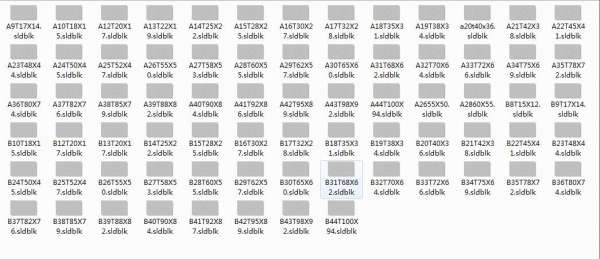

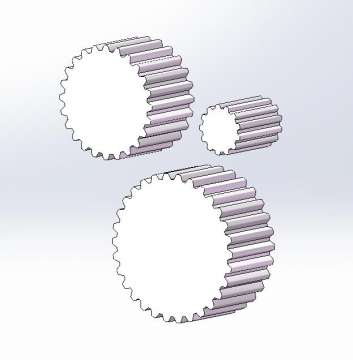

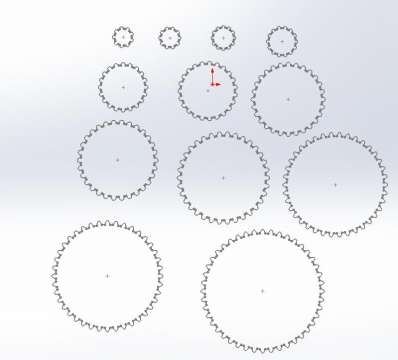

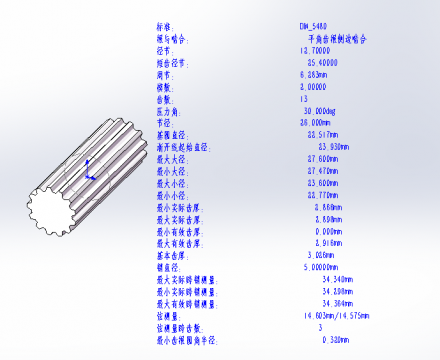

DIN5480 和DIN5482 内外花键库文件,可以在画图软件里面直接拉伸成齿轮。

花键图-DIN5480,DIN5482

花键图-DIN5480,DIN5482

花键图-DIN5480,DIN5482

花键图-DIN5480,DIN5482

花键图-DIN5480,DIN5482

花键图-DIN5480,DIN5482

DIN5480.zip

1.31 MB, 下载次数: 359

售价: 5 金钱  [记录]

花键图-DIN5480,DIN5482

DIN5482.zip

2.6 MB, 下载次数: 713

售价: 5 金钱  [记录]

花键图-DIN5480,DIN5482

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:139
发表于 2017-10-13 13:44:05 | 显示全部楼层
由于齿顶高系数不同,拉伸的齿型与实际齿型不同,欠美观。
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1227
  • 打卡总奖励:4214
发表于 2017-10-14 06:59:27 | 显示全部楼层
精神可嘉!!细化了。不错!
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:633
  • 打卡总奖励:1827
 楼主| 发表于 2017-10-14 08:46:33 | 显示全部楼层
本帖最后由 barboy 于 2017-10-14 08:51 编辑
zzfjct 发表于 2017-10-13 13:44
由于齿顶高系数不同,拉伸的齿型与实际齿型不同,欠美观。

我是用专业齿轮软件画出来的,然后抽取边线生成的轮廓线,数据都是准确的,只不过没有把注释插入进来而已。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2017-10-14 13:15:59 | 显示全部楼层
由于齿顶高系数不同,拉伸的齿型与实际
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:139
发表于 2017-10-14 17:34:34 | 显示全部楼层
1,渐开线花键的齿顶高系数是0.5,全齿高1M,压力角30°
2,渐开线齿轮的齿顶高系数是1,全齿高是2.25m,压力角是20°
所以用渐开线花键拉伸成的渐开线齿轮与实际齿型差别较大,偏短偏胖。
回复 支持 反对

使用道具 举报

发表于 2018-5-17 16:29:31 | 显示全部楼层
十分感谢!很棒,有用!谢谢
回复 支持 反对

使用道具 举报

发表于 2022-6-9 20:27:49 | 显示全部楼层
有没有CAD格式的
