插装阀阀芯结构问题

LeBlanccc · 发表于 2017-10-14 16:55:59

本帖最后由 LeBlanccc 于 2017-10-14 16:58 编辑

新人看样本不太懂，求教

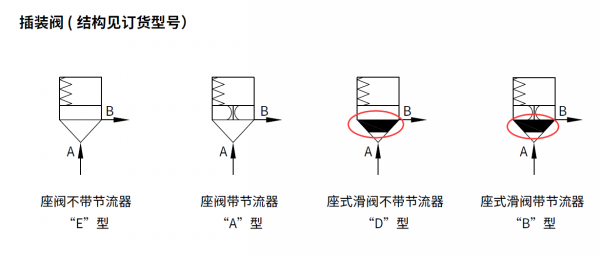

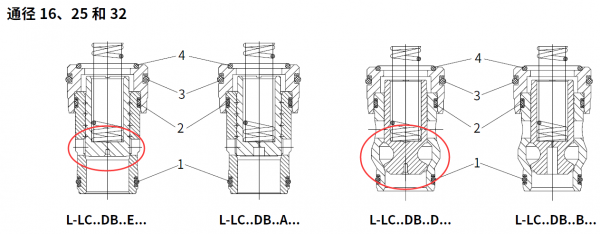

如下面两图，图1为符号简图，图2为对应实物图请问下：
（1）图1中红色圈处，所圈的黑色部分是什么意思？

（2）图2中红色圈处，两种不同的阀芯结构不同，第二种结构相较与第一种普通锥阀的阀芯，有什么好处吗？
恳请请各位前辈指点，谢谢了~

fubq116 · 发表于 2017-10-14 20:20:37

这是哪个厂家的阀啊？

LeBlanccc · 发表于 2017-10-14 23:04:20

fubq116 发表于 2017-10-14 20:20
这是哪个厂家的阀啊？

立新，插装阀-压力控制功能

一线牵 · 发表于 2017-10-15 13:35:06

1）压力型插件的面种比都是1:1的；2）图1中黑色的代表有锥阀芯，开启/关闭时会更加平稳；3）图2中的红圈内的需要外部控油，其它的走内部供油，两者对比外部控油的稍显麻烦，但有涉及的卸荷阀多采用外部控油，如果是溢流/背压/安全作用时，内部供油会使油道简单

卖女孩的火柴 · 发表于 2017-10-16 13:32:32

涉及到面积比的问题了

LeBlanccc · 发表于 2017-10-16 13:48:47

一线牵发表于 2017-10-15 13:35
1）压力型插件的面种比都是1:1的；2）图1中黑色的代表有锥阀芯，开启/关闭时会更加平稳；3）图2中的红圈内 ...

谢谢您的回复，图1中符号和图2中简图是一一对应的，我想问下，图1中第三个阀（从左向右）（对应图2中第三个阀）相较与第一个阀的普通锥阀阀芯有什么优势吗？顺数第三个阀的阀芯似乎造成了两个节流口，这里有什么好处呢？

白天不工作 · 发表于 2017-10-17 21:56:46

红色是外控，没有阻尼孔，前两个面积比1：1后面1：1、07
