新人 推断液压图

[复制链接]
发表于 2017-11-14 15:06:45 | 显示全部楼层 |阅读模式
本帖最后由 romanticjune 于 2017-11-15 11:39 编辑

有一个压力机,可以通过控制面板下面的阀门组合推断液压图吗?

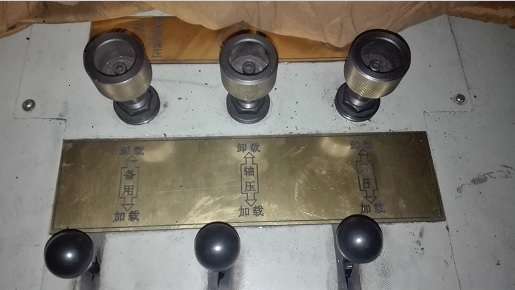

控制面板

控制面板

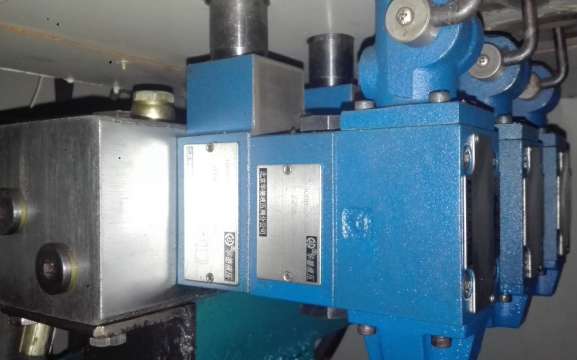

阀体

阀体

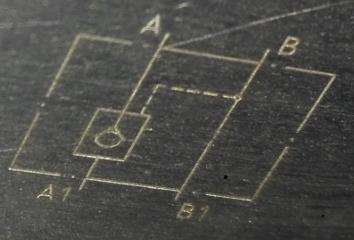

最里面的

最里面的

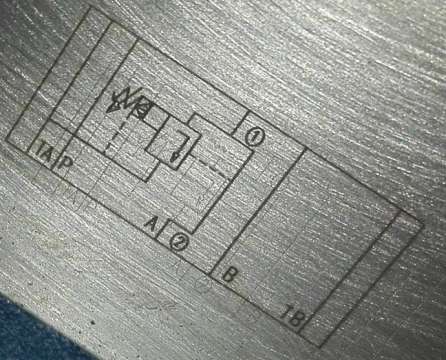

中间的

中间的

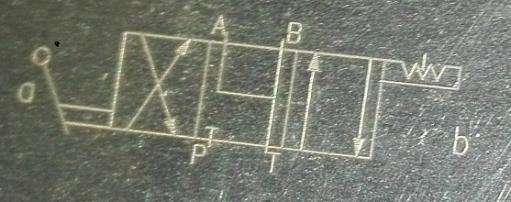

最外侧的

最外侧的

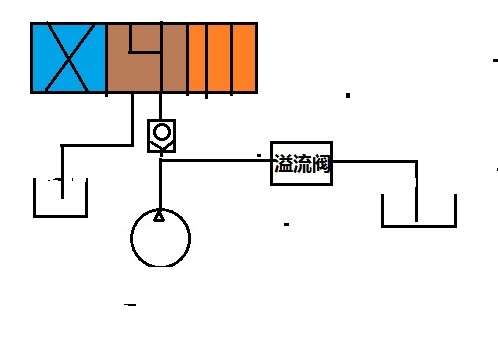

我推断的

我推断的

新人 推断液压图

新人 推断液压图

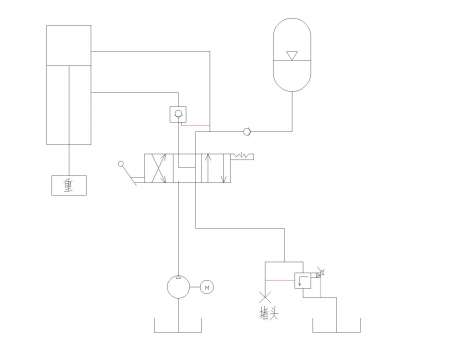

第二次推断的

第二次推断的
 楼主| 发表于 2017-11-14 22:28:28 | 显示全部楼层
有几个特征:
1.中间位置,开启泵以后,没有回油,泵显示有压力,此时旋紧溢流阀旋钮,泵示数没有变化
2.扳至两侧位置,泵压力归零
3.溢流阀在完全松开状态下,即使将换向阀扳至加载位,油泵也只是推动压力机和样品接触,不会产生压力
4.在和样品接触后,拧紧溢流阀,压力机产生的压力会快速增加,此时若旋松溢流阀,压力可归零,但压柱不会上移
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-15 09:22:22 | 显示全部楼层
又重新更改了下,不知道对不对?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-15 11:38:34 | 显示全部楼层
又重新进行了更改,不知道回油是否能作为 液控单相阀 的 启动压力呢?
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2017-11-15 16:37:22 | 显示全部楼层
最里面的是A腔的安全阀(溢流阀),液控单向阀也是A腔保压的。你的原理图似乎错得有点离谱了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-15 16:54:07 | 显示全部楼层
huangyeya 发表于 2017-11-15 16:37
最里面的是A腔的安全阀(溢流阀),液控单向阀也是A腔保压的。你的原理图似乎错得有点离谱了

非常惭愧,液压这块刚看了几天,各种不懂,请问三个图都不对吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-15 19:43:42 | 显示全部楼层
huangyeya 发表于 2017-11-15 16:37
最里面的是A腔的安全阀(溢流阀),液控单向阀也是A腔保压的。你的原理图似乎错得有点离谱了

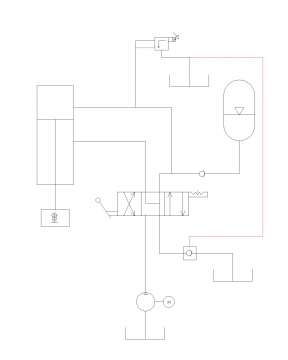

你好,我又重新画了一个图,请问这样对吗?
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1227
  • 打卡总奖励:4214
发表于 2017-11-16 05:59:39 | 显示全部楼层
安全阀一般在泵出口附近。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-16 08:13:51 | 显示全部楼层
lancelot70 发表于 2017-11-16 05:59
安全阀一般在泵出口附近。

昨天晚上想到了,可能那个 液压泵站 自身是带 溢流阀的。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2017-11-16 08:31:46 | 显示全部楼层
romanticjune 发表于 2017-11-15 19:43
你好,我又重新画了一个图,请问这样对吗?

常规来说,我们画原理图时默认换向阀的P口对着的是A口,T口对着的是B口。
回复 支持 反对
