力士乐三通比例减压阀的原理问题

LeBlanccc

一个力士乐的先导式比例三通阀原理分析，有几点不懂，请教各位前辈！
书上说这个阀的基本原理是：

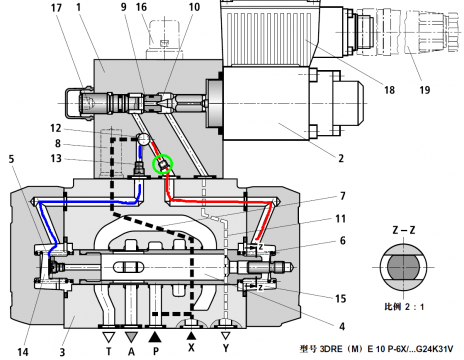

      P口有压力时，先导油通过图中先导油路7（黑色粗虚线）、流量控制器8再经过液阻13进入弹簧腔14，油液进一步从阀芯中的流道流入弹簧腔15，但是由于阀芯中有液阻存在，因此弹簧腔14（左腔）的压力大于弹簧腔15（右腔），阀芯右移，打开P到A的通道；
       A口打开后，A口的液压油通过阀芯内部通道引入弹簧腔15（主阀芯内部通道始终保持弹簧腔15与A口相通）。当A口的压力达到设定值时，先导阀口10开启，先导液桥正常工作。此时，主阀芯做弹簧腔14压力降低，由于主阀芯内部的液阻存在，主阀芯右端压力等于A口压力。因此，在两端压差作用下，主阀芯左移，A口基本关闭。
我想问的是：
（1）图中腔12是否沟通了红色曲线通道和蓝色曲线通道？
如果是，那么先导液压油在开始时应该走红色曲线通道流入右弹簧腔15啊，而不是左弹簧腔14（因为在进入弹簧腔14时，要经过液阻13）；此外，先导油是从P口引入的，如果先导油压力大于了先导阀10所设定的压力，那么先导油是否直接从先导阀10流走？
如果不是，那么当A口压力达到设定值时，是如何流回先导阀口10的呢？
（2）图中绿色圈里的东西是什么？

179175327

绿色圈有没有可能是一个类似阀功能的一个东西

LeBlanccc

179175327 发表于 2017-11-29 04:16
绿色圈有没有可能是一个类似阀功能的一个东西

我猜想是一个类似单向导通的零件，但是不确定。。

tomaat000

去查下样本，顺便找找有没有官方维修手册，13应该和你绿圈的是相同功能，单向不可能，油回哪？

tomaat000

这种东西对于了解阀的内部结构来说很起作用！

LeBlanccc

tomaat000 发表于 2017-12-1 08:26
这种东西对于了解阀的内部结构来说很起作用！

图好模糊，能重新发张吗？

ameng

绿圈里面的应该是堵，内泄和外泄的区别

LeBlanccc

ameng 发表于 2017-12-2 22:20
绿圈里面的应该是堵，内泄和外泄的区别

这个的作用是否相当于一个单向阀？即液流可以通过这个零件通向先导阀口，但是反向流动则不行。

ameng

LeBlanccc 发表于 2017-12-3 12:08
这个的作用是否相当于一个单向阀？即液流可以通过这个零件通向先导阀口，但是反向流动则不行。

抱歉，之前看错了。应该是外控和内控的区别，拆掉后，应该就是内控，不需要用X口。装上后，应该就是外控，需要用到X口
