阀后补偿器原理求教

dirina

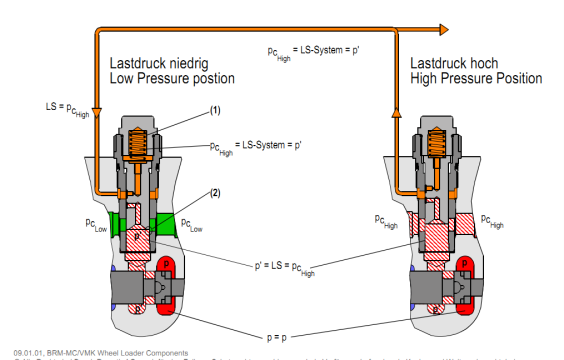

想咨询个问题：补偿器阀芯弹簧压力都是一样的，阀芯顶部又都受到最大负载的压力，补偿器入口压力是一致的，那么补偿器阀芯的开口大小是不是也是一样的，那么在带有两个不一样的负载的情况下，为什么补偿器出口的压力会不一样，等同于各自负载的压力，这是怎么做到的？

dirina

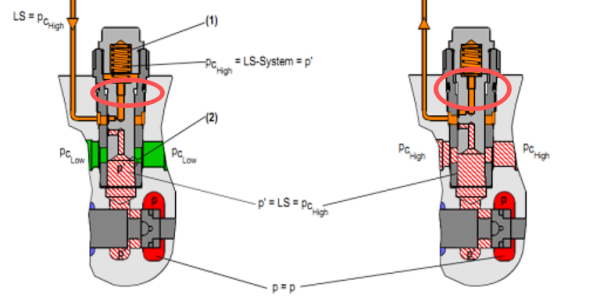

是不是圈里的腔会引入负载压力Pc啊？有没有大佬说一声

gyhzl2002

补偿器阀芯的开口大小是不一样的

dirina

gyhzl2002 发表于 2025-11-14 15:50
补偿器阀芯的开口大小是不一样的

就是在问：为什么补偿阀阀芯开口不同，阀芯的受力分析情况

xiaohan

受开口及压差的影响

dirina

xiaohan 发表于 2025-11-19 07:44
受开口及压差的影响

压差从图上看左右都是一样的啊？不知道哪个位置引入了负载压力，你能自己讲讲不哦

dirina

终于想明白了，P、与PClow在补偿器阀口满足流量公式Q=（P、-PClow)*开口*C，PClow变化，实际会引起P、变化，补偿器为了让P、不变，会变化阀口开度来适应
