液压工程师必备—液压油口接头/法兰拧紧力矩表

2017-3-8 18:07| 发布者: 液压哥| 查看: 21301| 评论: 5

简介：液压接头在安装过程中，如果拧紧力过大，会导致金属永久变形，导致泄露，如果拧紧力过小，在高压下也会泄露，因此液压接头在安装时应严格控制拧紧扭矩，下面是常用液压接头的拧紧扭矩推荐值。1、公制螺纹油口接头拧 ...

液压接头在安装过程中，如果拧紧力过大，会导致金属永久变形，导致泄露，如果拧紧力过小，在高压下也会泄露，因此液压接头在安装时应严格控制拧紧扭矩，下面是常用液压接头的拧紧扭矩推荐值。

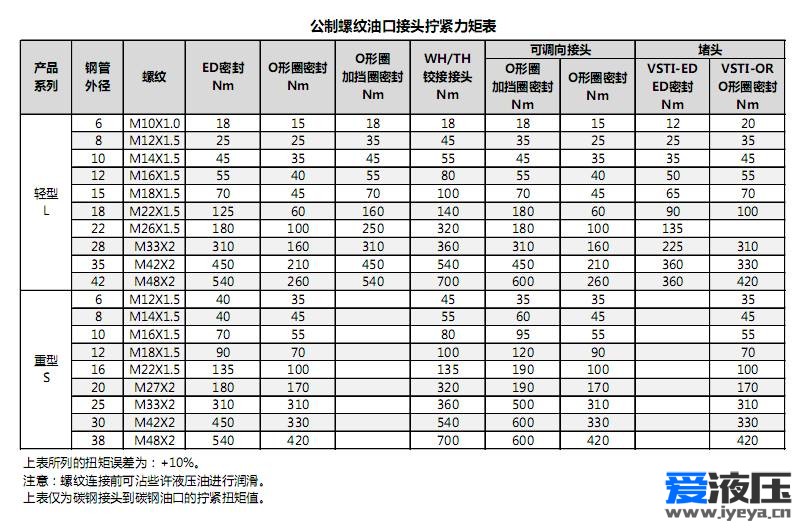

1、公制螺纹油口接头拧紧力矩表

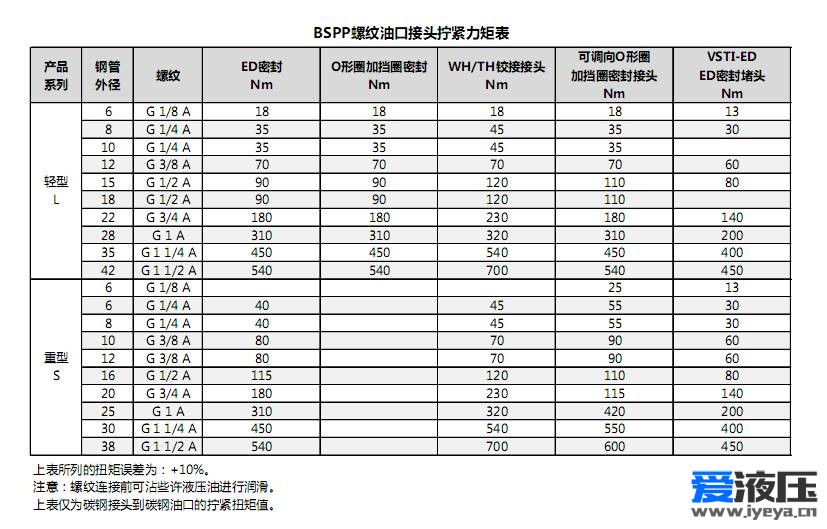

2、BSPP螺纹油口接头拧紧力矩表

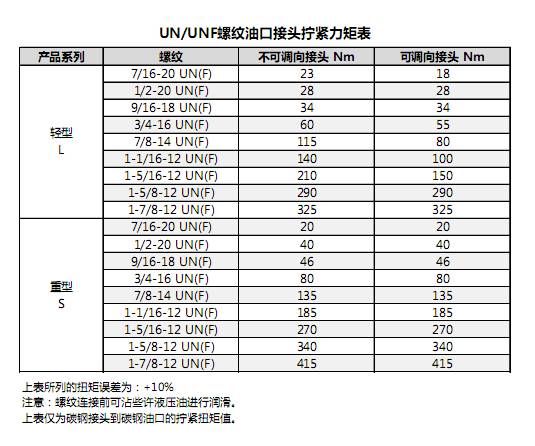

3、UN/UNF螺纹油口接头拧紧力矩表

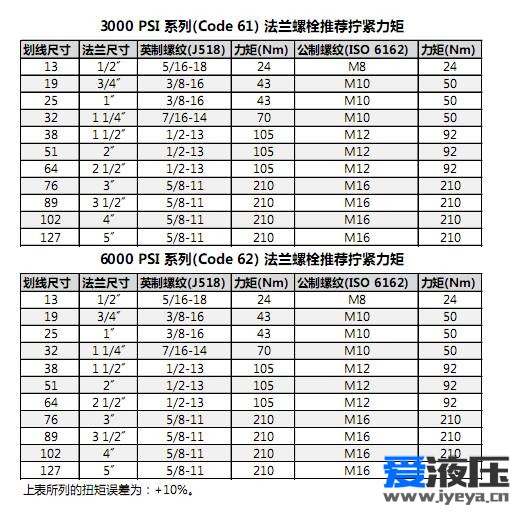

4、法兰螺栓推荐拧紧力矩

收藏分享邀请

上一篇：液压控制技术的革命—负载口独立控制技术_EATON_CMA下一篇：液压工程师必备—公制螺纹、BSPP螺纹ED密封油口尺寸

已有5人参与

引用 John_zhang 2019-6-14 16:13

超级棒的资料，谢谢分享
引用 shiqihao 2017-5-3 04:58

扭矩来源的依据是？哪个标准？说说呗。谢谢！
引用液压哥 2017-3-28 08:29

WZY0713: UN/UNF螺纹油口接头拧紧力矩表弄错了吧，跟BSPP一样的
是的，插入图片的时候搞错了，现在已近更新。
引用 guihuaxiang 2017-3-15 10:35

BSPP(British Standard Pipe Parallel (thread))为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G.所以2和3一样。
引用 WZY0713 2017-3-12 08:14

UN/UNF螺纹油口接头拧紧力矩表
弄错了吧，跟BSPP一样的
