液压工程师必备—公制螺纹、BSPP螺纹ED密封油口尺寸

2017-3-18 14:18| 发布者: 液压哥| 查看: 7115| 评论: 2

简介:1、公制螺纹ED密封油口 a.符合ISO 261,公差等级按照ISO 965-1的6H,钻头按照ISO 2306的6H等级。 b.此螺纹底孔深度需使用平底丝锥才能加工出规定的全螺纹长度。在使用标准丝锥时,应相应增加螺纹底孔深度,采用其他 ...

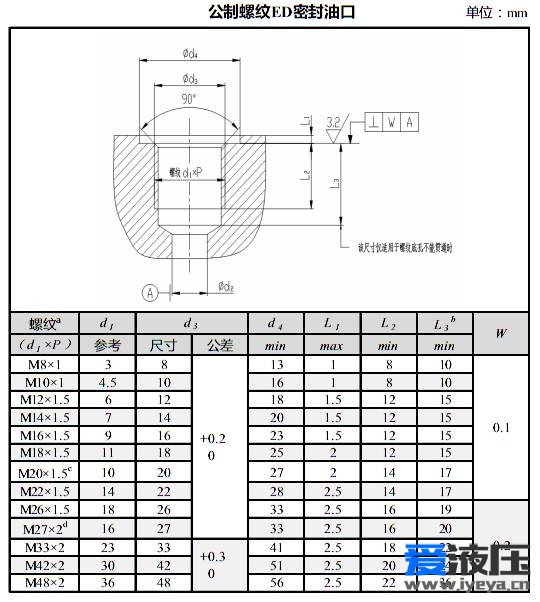

1、公制螺纹ED密封油口

a.符合ISO 261,公差等级按照ISO 965-1的6H,钻头按照ISO 2306的6H等级。

b.此螺纹底孔深度需使用平底丝锥才能加工出规定的全螺纹长度。在使用标准丝锥时,应相应增加螺纹底孔深度,采用其他方式加工螺纹时,应保证表中螺纹和沉孔深度。

c.用于测压。

d.M27×2仅用于S(重型)系列。

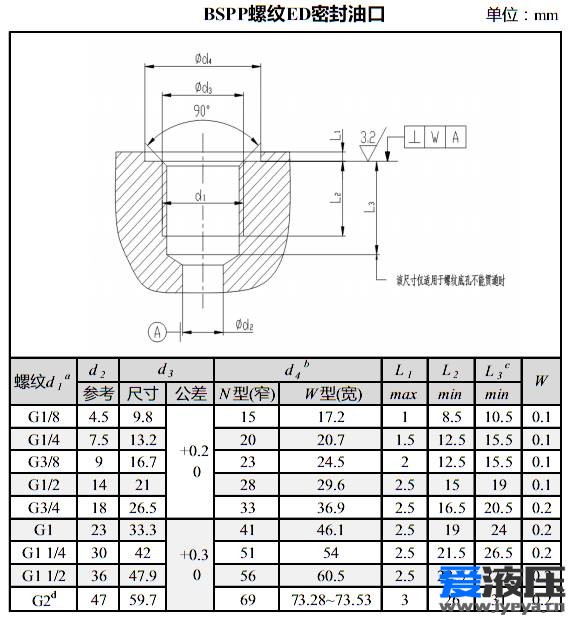

2、BSPP螺纹ED密封油口

a.符合ISO 228-1。

b.N型锪孔对应于ISO 1179-2和ISO 1179-4中B型和E型螺柱端,W型锪孔对应于ISO 1179-3中G型和H型螺柱端。

c.此螺纹底孔深度需使用平底丝锥才能加工出规定的全螺纹长度。在使用标准丝锥时,应相应增加螺纹底孔深度,采用其他方式加工螺纹时,应保证表中螺纹和沉孔深度。

d.G2螺纹主要用于液压系统中的蓄能器,ISO 1179-2、ISO 1179-3和ISO 1179-4未规定G2螺纹螺柱端。
