气体流量测量的方法

已有 145 次阅读2019-5-17 15:20 |个人分类:气体流量计| 气体流量传感器

迄今为止,流量测量的方法和仪表的种类繁多,目前最流行、最广泛的分类为:容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、超声波流量计、流体振荡流量计,对于大流量、大管径的气体流量测量最多的是差压式流量计,可供工业测量的流量仪表种类达100多种,品种如此之多的原因在于至今为止没有找到一种对任何流体、任何量程、任何流动状态以及任何使用条件适用的流量仪表。



容积式流量计是直接根据排出流体体积进行流量累计的仪表。它由测量室、运动部件、传动和显示部件组成。对于任何一个流量测量值来说,必须包括两部分内容:一是流量测量值本身;二是它的误差允许范围.否则是不完整的.所以,对于任何一种流量计,都必须了解它的误差特性。容积式流量计的测量误差值E,可由指示值与真值之差与指示值之比表示.设:V为通过流量计的流体体积真值;I为流量计指示值,则误差值E可表示为

E= (I - V) / I (25)

将流体体积V与指示值I之间的关系式(23)代入,可得:

E=(1v) / a (26)



浮子流量计在中型和小型的实验装置上使用很广泛,这是因为浮子式流量计简单、直观、价格低廉,适合作为一般指示,浮子流量计有玻璃维管型和监护锥管型两大类,玻璃锥管型的不足之处在于耐压不高和玻璃锥管易碎,另一方面,流体温度压力对示值影响很大。一般可根据流体实际温度和压力按式进行人工换算。式中由于引入pn,在被测气体不为空气时,也可利用该公式进行换算。

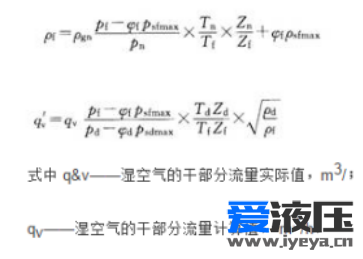

差压流量计用于测量湿空气的干部分流量,此过程中需要对两个方面进行计算,一个是工况变化引起的工作状态下湿气体密度的变化测量结果的影响,另一个是扣除湿空气中的水蒸气并换算到标准状态下的体积流量例如以下公式:



智能液体涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。此外涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。



近年来,各大种类的流量计制造技术都获得了快速的发展关于气体流量测量的方法种类工采网提供了一款英国SST 气体流量传感器 - AFE-01该 气体流量传感器由四个铂金薄膜电阻构成,阻抗低,加热区面积小。加热器左右两边各一个高阻抗电阻,用来检测流速和流向,还有一个电阻用来检测气体的温度,靠近加热元件的两个电阻连接成一个电桥,产生检测流速和流向功能的一个输出信号。没有流量的情况下,这两个电阻达到同样的加热状态。当有流量存在时,其中一个电阻的温度比另一个低很多,具体哪个电阻温度变低由流向决定,温度差可以测量得到,由流速和流向决定。流量传感器的加热时间和响应时间非常短,因为它的热质量小。这种方式可以检测到非常微小的流速变化为了得到更高的流动速度, 温度传感器可以与恒温风速仪相连接。因为其流向检测检测小质量物体的流动简单的信号处理电路和标定完全固定的机械元件优异的重复性 优异的长期稳定性适用于多种行业或安装到不同外壳最优的性价比等特点被广泛应用于差压传感器 HVAC和楼宇控制方案、医疗设备、汽车行业、设备检测等领域。



相关产品推荐



荷兰Swissflow 通用型流量计 - SF-800/6是一款性价比出众的通用型流量计,它用途广泛,适用于多种应用和流体。传感器的核心是带有超轻(<0.03克)VECTRA转子的涡轮机。转子的重量和涡轮机的内部几何形状使转子能够在介质中漂浮,使其能够在旋转时几乎没有摩擦。集成 PCB 发出红外信号,该信号被转子的三个叶片中断。 SMD 元件将中断的信号转换为脉冲,以形成外媒的方块脉冲。



美国Siargo 质量流量传感器模块 - FS6122系列是专为急救呼吸机和家用呼吸机等呼吸回路而设计的流量传感器。产品有不同的流量范围,适用于婴儿与成人应用。 产品的机械接口为ISO - 22mm ,入气口与出气口采用不同的设计,防错性强,同时也将死区减小到最小。矽翔微机电系统有限公司专有的MEMS技术,使得在保证了产品可靠性和性能的同时,价格也非常低。



气体质量流量传感器 - FS1015是专门为各类医学用气体的测量和过程控制而设计的。产品采用微机电系统(MEMS)流量传感芯片来制作,适用于各类清洁气体。成本低、易安装、不需要温度压力补偿,可替代容积式或压差式的传统流量计。



质量流量防堵塞传感器 - FS7002是采用MEMS流量传感芯片来制作,适用于各类一般用途的清洁、干燥气体。特别的封装技术使之在相同的管径下可测量不同范围的流量,大批量生产以确保高可靠性,高性能和低成本。该传感器是专为快速测量流速变化而设计,适用于多种设备,如LCD投影仪的散热系统、空气清新机、各种仪器、通风管道或风扇马达等,可及时反馈散热系统过滤器的运行情况并防止因为堵塞而引起的异常情况。
