amesim液压库里面各个元件符号的参数设定的解释

[复制链接]

该用户从未签到

发表于 2013-3-8 12:44:20 | 显示全部楼层 |阅读模式
AMESim液压库里面各个元件符号表示什么、特别是那个参数设定,那些都是些什么参数,帮助里面全是英文的真的看不懂
amesim教程
回复 论坛版权

使用道具 举报

该用户从未签到

发表于 2013-3-12 09:23:33 | 显示全部楼层

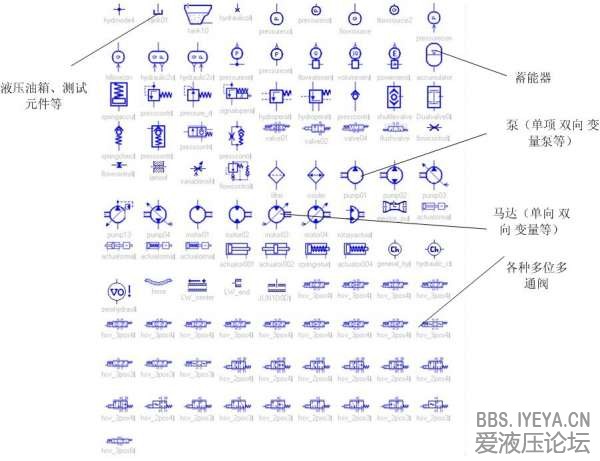

你好AMESim里面的液压模块很多,有很多个模块,包括邮箱、转接头、泵马达、多位多通阀等,如下图所示:
图中介绍的不是很全面,你如果有那个地方不明白,请及时告诉我,我第一时间给你解答,好吗?

该用户从未签到

发表于 2013-3-12 09:57:28 | 显示全部楼层
你好,参数设置这一块,我以下面的例子为例给你解释一压:

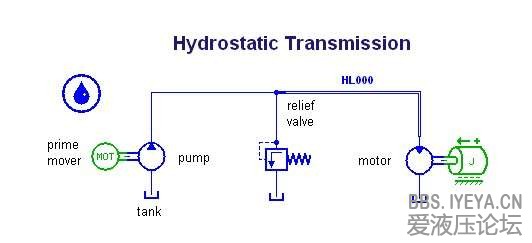

这是一个简单液压回路,以其中的液压定量泵为例,为你说一下大概怎么设置参数。
这个模块共三个接口,一口输出流量,输入低压口压力,二口也是输出流量,输入高压口压力。根据压差和流量计算出泵的扭矩需求和转速,经过三口来实现这一过程。三口输入的是带动泵的动力源的转速,输出的泵的扭矩需求。这个参数设置主要有以下几个

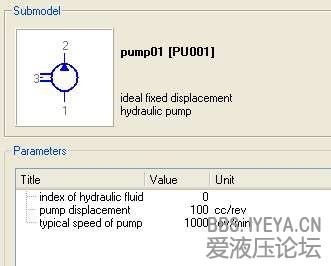

主要需要设置三个参数:液压油指数(index of hydraulic fluid),默认为零;有使用的液压油参数模块设置指定。
                      泵的排量(pump displacement),单位是毫升/转。这是一个很关键的参数,是决定泵功率级别的参数。
                      泵的典型转速(typical speed of pump),单位转/分。
以上介绍不是很具体,如有不明白之处请给我联系留言。

该用户从未签到

发表于 2013-3-12 20:44:59 | 显示全部楼层
wangwen5955 发表于 2013-3-12 09:57
你好,参数设置这一块,我以下面的例子为例给你解释一压:

这是一个简单液压回路,以其中的液压定量泵为 ...

你好,有个amesim问题想请教一下,amesim是怎么算积分的,我列好了积分公式,怎么用amesim算呢
  • TA的每日心情
    无聊
    2017-8-1 13:25
  • 签到天数: 12 天

    [LV.3]偶尔看看II

    发表于 2013-3-12 21:13:05 | 显示全部楼层
    找一个自己熟悉的系统 做个简单的仿真 然后根据结果自己推算一遍,了解这个流程

    该用户从未签到

    发表于 2013-3-13 12:04:58 | 显示全部楼层
    飞鸿印雪 发表于 2013-3-12 20:44
    你好,有个amesim问题想请教一下,amesim是怎么算积分的,我列好了积分公式,怎么用amesim算呢

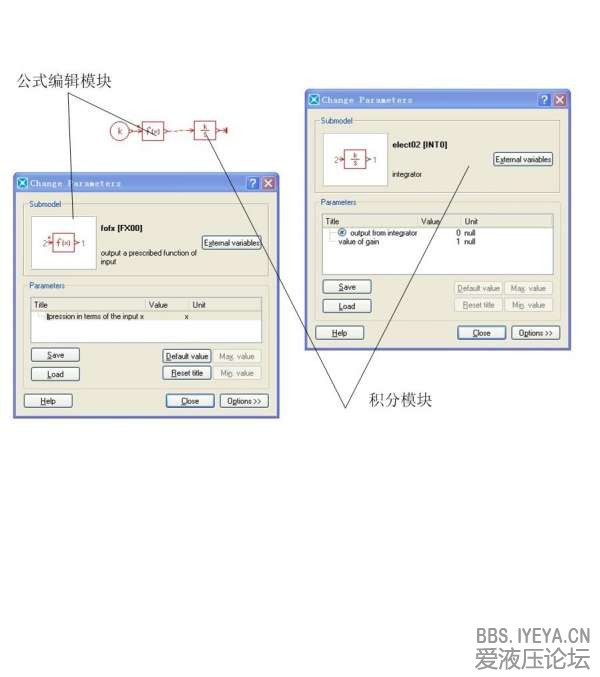

    你好,我搭建了一个简单的积分计算模块,如下图:
    按照你的意思,需要一个公式编辑模块,将相关公式写在里面,x是积分变量。再将公式计算的结果导入后面的积分模块,注意k取一就行。先说这些,有啥不明白的,在和我联系吧。

    该用户从未签到

    发表于 2013-3-13 18:51:17 | 显示全部楼层
    wangwen5955 发表于 2013-3-12 09:23
    你好AMESim里面的液压模块很多,有很多个模块,包括邮箱、转接头、泵马达、多位多通阀等,如下图所示:

    ...

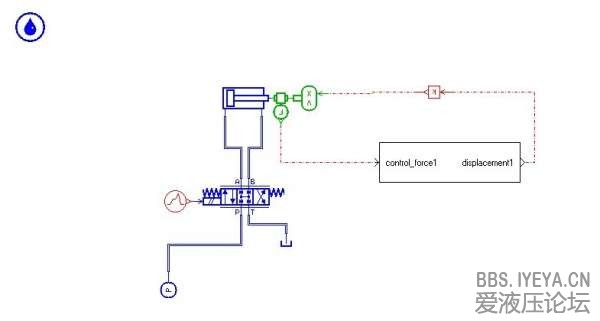

    你好,向您请教下,我做的是一个联合仿真的模型amesim与adams的联合仿真,问题是压力大到某个数值,仿真就不能运行了,压力小的时候,是可以运行,因为adams里的机构重力,所以加的液压缸的压力不能足以克服重力。所以我加大压力,但是压力一增大,仿真就出错了,不能哪些参数需要设置。向您请教。
    No good solution obtained for stabilizing/consistent starting values run.
    Warning stabili
    zing/consistent starting values run may have been
    unsuccessful.
    Examine results carefully!
    Error detected in DASSL
    At t=0 and step size h=2.04013e-310 the Jacobian matrix is r
    epeatedly singular
    This means th
    e equations being solved are badly conditioned.
    A system of differential algebraic equations is being solved
    and such systems do not al
    ways have a solution.
    Check the parameters of the submodels.
    If you have just added a new submodel, check the code.
    Did not complete the solution
    AMESim model F:\lianhefangzhenwajuelifuhcha\wajuejijinzhan6_ did an abnormal exit!

    该用户从未签到

    发表于 2013-8-6 09:25:27 | 显示全部楼层
    wangwen5955 发表于 2013-3-12 09:57
    你好,参数设置这一块,我以下面的例子为例给你解释一压:

    这是一个简单液压回路,以其中的液压定量泵为 ...

    路过,学习一下。
  • TA的每日心情
    开心
    2015-4-26 07:40
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2013-8-10 20:13:25 | 显示全部楼层
    求解释溢流阀,三位四通阀的参数设置、

    该用户从未签到

    发表于 2013-8-10 22:46:14 | 显示全部楼层
    wangwen5955 发表于 2013-3-13 12:04
    你好,我搭建了一个简单的积分计算模块,如下图:

    按照你的意思,需要一个公式编辑模块,将相关公式写 ...

    言简意赅,谢谢点拨
