A6VM马达工作原理

carter23999 · 发表于 2014-6-27 16:13:27

本帖最后由 carter23999 于 2014-6-27 16:17 编辑

wawaadd 发表于 2014-6-27 15:56
新样本的画法，改成和安装形式相关性更强的

麻烦高人详细讲解下。同一个动作（变量活塞无杆腔开始充油），却有不同的结果？摆角是如何变化的？谢谢了

wawaadd · 发表于 2014-6-27 16:20:13

carter23999 发表于 2014-6-27 16:11
样本上是从Vgmin逐渐到Vgmax，但我图中是相反的，这个怎么解释呢？

没发现活塞方向是不一样的么？

carter23999 · 发表于 2014-6-27 16:32:54

wawaadd 发表于 2014-6-27 16:20
没发现活塞方向是不一样的么？

那可以这样理解吗：活塞的方向决定了初始状态时是Vgmax还是Vgmin？不管是HZ控制还是HA控制，那这个活塞的方向是根据客户需求出厂设定好还是自己也可以调整？谢谢了

wawaadd · 发表于 2014-6-27 16:37:35

carter23999 发表于 2014-6-27 16:32
那可以这样理解吗：活塞的方向决定了初始状态时是Vgmax还是Vgmin？不管是HZ控制还是HA控制，那这个活塞的 ...

有阀块自己都能安装。这么纠结，建议你直接问客服要资料和咨询吧。

wawaadd · 发表于 2014-6-27 16:47:39

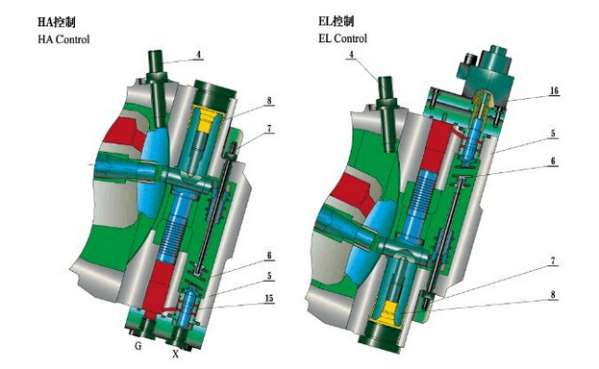

这个图帮你找了很久，参考下

carter23999 · 发表于 2014-6-27 16:51:18

wawaadd 发表于 2014-6-27 16:47
这个图帮你找了很久，参考下

谢谢大师不厌其烦的指导，我再体会体会，谢谢了！

wawaadd · 发表于 2014-6-27 16:52:34

作图风格像是德国货原装的设备

carter23999 · 发表于 2014-6-27 16:57:35

wawaadd 发表于 2014-6-27 16:52
作图风格像是德国货原装的设备

德国盾构机上刀盘驱动用的马达，250的，因为跟我们平时的认知（初始状态在min）不一样，所以百思不得其解，谢谢大师慷慨帮助。

路人 · 发表于 2014-6-27 21:12:11

这是带T的高压自动带远程控制的HA T控制方式，原理图上看这排量250及以上的马达，排量是从小排量到大排量，速度下降，排量变大，输出更大扭矩

路人 · 发表于 2014-6-27 21:24:45

carter23999 发表于 2014-6-27 16:11
样本上是从Vgmin逐渐到Vgmax，但我图中是相反的，这个怎么解释呢？

建议看下HD控制方式，是从最大排量变成最小排量，HA控制方式是这款马达HD控制部位的变量部位反过来安装了
