先导式比例溢流阀建模

  [复制链接]
发表于 2015-1-30 15:27:17 | 显示全部楼层 |阅读模式

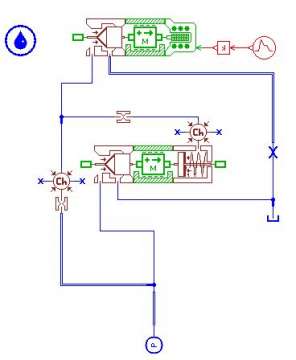

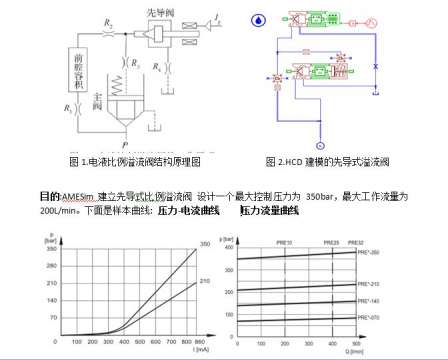

各位前辈,我在HCD对先导式比例溢流阀的建模遇到难题了,样本曲线上的值,不知道在模型上的压力bar,流量等数据不知道是那一块的数据然后plot
压力-电流曲线怎么提取,压力-流量曲线怎么提取?

先导式比例溢流阀建模

先导式比例溢流阀建模

先导式比例溢流阀建模

先导式比例溢流阀建模

先导式比例溢流阀建模

先导式比例溢流阀建模

先导式溢流阀.pdf

364.61 KB, 下载次数: 193

售价: 5 金钱  [记录]

先导式比例溢流阀建模

  • 打卡等级:常驻居民
  • 打卡总天数:365
  • 打卡总奖励:2062
发表于 2015-1-30 18:24:29 | 显示全部楼层

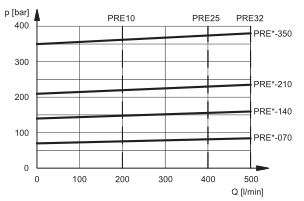

主阀的流量压力曲线
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-30 20:36:23 | 显示全部楼层
醉乐清风 发表于 2015-1-30 18:24
主阀的流量压力曲线

喔喔,谢谢您的指点
主阀的压力曲线plot出来也就是恒压源设定的值,它貌似不随电流大小而变化,而锥阀另一端又是接邮箱T,所以就...

点评

你的恒流源的话,在坐标系中只能体现一个坐标点,而不是一条曲线,也就是你的流量参数应该使用表文件,基于时域的流量曲线,一维表的形式!  详情 回复 发表于 2015-1-30 21:07
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:365
  • 打卡总奖励:2062
发表于 2015-1-30 21:07:08 | 显示全部楼层
霍森 发表于 2015-1-30 20:36
喔喔,谢谢您的指点
主阀的压力曲线plot出来也就是恒压源设定的值,它貌似不随电流大小而变化 ...

你的恒流源的话,在坐标系中只能体现一个坐标点,而不是一条曲线,也就是你的流量参数应该使用表文件,基于时域的流量曲线,一维表的形式!
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:365
  • 打卡总奖励:2062
发表于 2015-1-30 21:09:03 | 显示全部楼层
准确的说这条曲线应该是主阀流量为横坐标,先导阀压力为纵坐标吧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-31 22:08:33 | 显示全部楼层
醉乐清风 发表于 2015-1-30 21:09
准确的说这条曲线应该是主阀流量为横坐标,先导阀压力为纵坐标吧

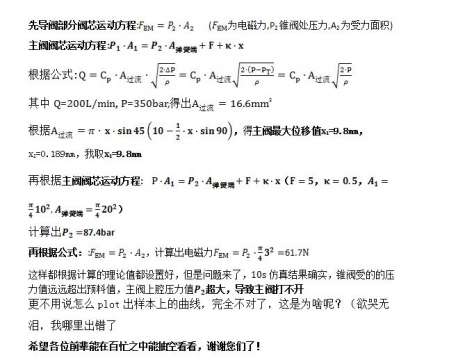

前辈,这几天我一直在琢磨,也一直想给你回帖求帮忙,但是自己有些没搞清楚,一时也不知道怎么问了...
主阀在先导阀没打开前,主阀左右压力应该是一样的,但是,仿真结果后,主阀弹簧腔压力和先导锥阀一样的,而且变化一样...一下是我调整恒流源(为线性10S内0~200L/min)的压力-电流曲线感觉有点相似,压力-流量曲线不对
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-31 22:09:08 | 显示全部楼层

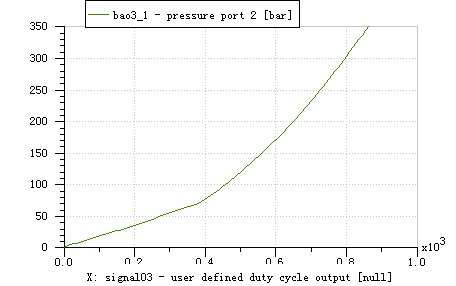

这是压力-电流曲线

回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-2-1 16:22:25 | 显示全部楼层
醉乐清风 发表于 2015-1-30 21:07
你的恒流源的话,在坐标系中只能体现一个坐标点,而不是一条曲线,也就是你的流量参数应该使用表文件,基 ...

我琢磨下,简单回顾我的思路,请高手不吝赐教啊
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-11-5 16:01:27 | 显示全部楼层
霍森 发表于 2015-2-1 16:22
我琢磨下,简单回顾我的思路,请高手不吝赐教啊

你的问题解决了吗?我也遇到问题,求帮助呀!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-12-13 16:31:45 | 显示全部楼层
飞超人 发表于 2016-11-5 16:01
你的问题解决了吗?我也遇到问题,求帮助呀!

可以去看一本书,里面讲的很详细《液压系统AMESim计算机仿真指南》
回复 支持 反对

使用道具 举报
