[请教] 关于压力补偿器,求指导!

[复制链接]

该用户从未签到

 楼主| 发表于 2016-1-12 22:37:13 m.iyeya.cn | 显示全部楼层
beltroad 发表于 2016-1-12 19:39
我的意思是,最小负载运动时,泵根据需要输出刚好合适该负载说需压力和流量,此时其他支腿回路的梭阀也采 ...

我看到的图是ls系统,由于泵的最大流量远大于其中一个支腿的流量,因此当泵压力上升至左后支腿所需压力时,此时的压力流量输出不是一个稳定平衡系统,必须到压力上升到四个支腿同时动时才稳态平衡,这个压力提高的过程是瞬时的。
假若泵功率没有较大剩余,则会出现其中一个支腿先动的情况。
可以这么理解吧?
  • TA的每日心情

    2016-1-21 11:04
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 2016-1-21 11:00:52 | 显示全部楼层
    beltroad 发表于 2016-1-12 22:37
    我看到的图是ls系统,由于泵的最大流量远大于其中一个支腿的流量,因此当泵压力上升至左后支腿所需压力时 ...

    负载敏感系统当泵流量不够的时候是会出现一个动一个不动的。
  • TA的每日心情

    2016-1-21 11:04
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 2016-1-21 11:04:16 | 显示全部楼层
    beltroad 发表于 2016-1-12 19:39
    我的意思是,最小负载运动时,泵根据需要输出刚好合适该负载说需压力和流量,此时其他支腿回路的梭阀也采 ...

    除非你高负载的那个阀不打开,这样确实是低压力的会动,高压力的不动。如果你高压力的阀一旦有开口,那么负载是决定压力的,泵的压力就会直接到系统的最高压力。
  • TA的每日心情
    开心
    2016-11-15 01:20
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2016-5-31 19:35:04 | 显示全部楼层
    beltroad 发表于 2016-1-10 23:59
    书也是这么说,可我还是没理解。
    泵压力逐步升上来,到11.5mpa(就定1.5mpa的调定压力吧)后,左后支腿 ...

    你不理解的地方就在这,泵压力为11.5,其他腿动需要15,所以这时,其它腿不动,由于没有油液流动,也就不会产生压差,其它腿反馈过来的负载压力也是11.5,也就是说,必须所有腿都动,系统才能工作
  • TA的每日心情
    开心
    2019-1-12 20:22
  • 签到天数: 1176 天

    [LV.10]以坛为家III

    发表于 2016-6-27 02:41:04 | 显示全部楼层
    beltroad 发表于 2016-1-12 22:37
    我看到的图是ls系统,由于泵的最大流量远大于其中一个支腿的流量,因此当泵压力上升至左后支腿所需压力时 ...

    那就是传说中的流量饱和
    来自苹果客户端来自苹果客户端
  • TA的每日心情
    开心
    2019-1-12 20:22
  • 签到天数: 1176 天

    [LV.10]以坛为家III

    发表于 2016-6-27 03:21:08 | 显示全部楼层
    试着回答一下,描述不一定对,便于你理解:
    当压力达到10mpa,该支腿动作,ls反馈压力10mpa,系统11.5,该压力继续供给其它支腿,其它支腿反馈11.5,泵供给13,直到泵供给16.5其它支腿动作
    来自苹果客户端来自苹果客户端
  • TA的每日心情
    奋斗
    2016-10-11 08:14
  • 签到天数: 7 天

    [LV.3]偶尔看看II

    发表于 2016-6-27 17:22:02 | 显示全部楼层
    最简单的理解:压力大的15ma压力补偿阀完全开启,出去的LS油通到压力小的10ma的压力补偿阀,让10ma负载的压力补偿阀也承受15ma压力。这时候,两者压力一样,那么流量怎么流呢,看两者阀的开口大小,大的流量就大,小的流量小,从而同时运动。压力补偿目的就是让承受相同的压差,
  • TA的每日心情

    2016-8-5 16:07
  • 签到天数: 15 天

    [LV.4]偶尔看看III

    发表于 2016-6-28 15:00:56 | 显示全部楼层
    superdos 发表于 2016-6-27 03:21
    试着回答一下,描述不一定对,便于你理解:
    当压力达到10mpa,该支腿动作,ls反馈压力10mpa,系统11.5,该压 ...

    系统压力到11.5了 为神马还要上升 泵这个时候的流量能够满足这个字腿就够了 那个需要更大压力的支腿 这个时候可以不动啊 泵的流量只满足压力小的支腿就好了 这个时候压力可以不用上升啊  所以你没有解释完整
  • TA的每日心情
    开心
    2019-1-12 20:22
  • 签到天数: 1176 天

    [LV.10]以坛为家III

    发表于 2016-6-28 18:34:12 | 显示全部楼层
    本帖最后由 superdos 于 2016-6-29 03:45 编辑

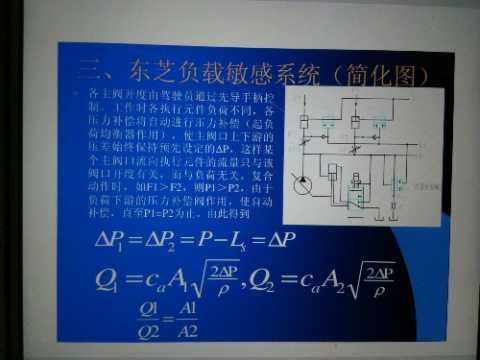

    这个图上有介绍,但也没说好清楚
    来自苹果客户端来自苹果客户端

    该用户从未签到

    发表于 2019-1-10 12:47:44 | 显示全部楼层
    个人理解,泵升压的主要原因是有阻力阻止泵的运转,为了这个克服阻力,泵就只有一个方法去尝试,就是输出更大的力矩,也就是升压。所以泵不是主动的去升压,而是泵为了维持额定的流量而被动的去升压。所以个人认为泵刚启动时,先达到克服10mpa腿的阻力,10mpa的腿有动的趋势,但是允许通过的流量并没有达到泵的额定流量,即泵还憋着力气在(也可以理解为还有部分流量没有释放),所以泵要加大流量,就尝试升压以加大流量,此时,梭阀的感受到重载侧压力更高,所以立即将15mpa侧的压力信号接至公共口,从而使泵受到的阻力立即变为15mpa(先忽略调节压力1.5mpa的因素),泵为了保持转速,即排量,被动地立即加大力气,也就是升压了,这个过程可以认为是瞬时完成的,所以可以认为四个腿仍然是同时运动。实质上是整个过程泵都是为完成排量而进行的被动的升压,而在外部看就是泵根据负载变化自动调节自己的压力。这也可以理解在若是阀前补偿系统,若泵排量不足,就会发生低载先运行到位,重载后运行的情况,毕竟排量能达到泵的额定排量,泵就不需要再增压寻求更多的排量输出了。不知道理解的对不对,还请各位大侠指正
