问个液压缸缸筒与缸盖的螺钉连接计算的问题

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:6
发表于 2016-3-2 23:00:25 | 显示全部楼层 |阅读模式

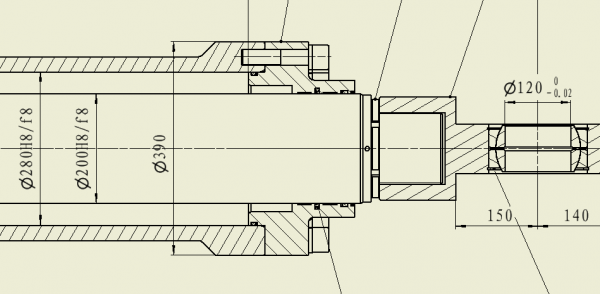

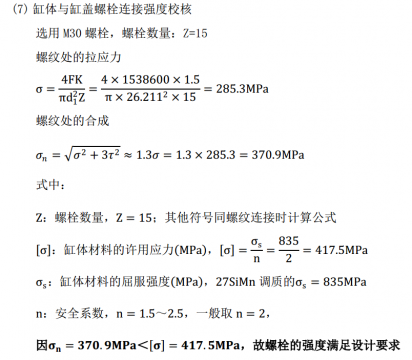

现我公司的计算方法如下,都是选的缸筒的材料作为应力计算的依据,但是这样的计算存在螺钉需要很多很大才能满足计算结果的要求
但是查阅手册,也没有找到更合适的算法,想问下,你们的此种连接的计算方法是?依据是?

问个液压缸缸筒与缸盖的螺钉连接计算的问题

问个液压缸缸筒与缸盖的螺钉连接计算的问题

问个液压缸缸筒与缸盖的螺钉连接计算的问题

问个液压缸缸筒与缸盖的螺钉连接计算的问题
发表于 2016-3-3 12:32:02 | 显示全部楼层
我眼睛这几天有点累,没找到你的工作压力
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:199
发表于 2016-3-3 22:45:41 | 显示全部楼层
貌似你的计算与油缸的使用压力没关系啊     具体要看你油缸的前端盖受多大力  然后计算用多少个多大规格的螺钉
回复 支持 反对

使用道具 举报

发表于 2016-3-3 22:49:38 | 显示全部楼层
许雷 发表于 2016-3-3 22:45
貌似你的计算与油缸的使用压力没关系啊     具体要看你油缸的前端盖受多大力  然后计算用多少个多大规格的 ...

很多事物是有关联,这里如果有工作压力就简单了,反过来说,工作压力不可能不知道的吧
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:201
  • 打卡总奖励:668
发表于 2016-3-4 08:34:26 | 显示全部楼层
这本书里好像有相关计算公式

回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:6
 楼主| 发表于 2016-3-6 15:11:47 | 显示全部楼层
许雷 发表于 2016-3-3 22:45
貌似你的计算与油缸的使用压力没关系啊     具体要看你油缸的前端盖受多大力  然后计算用多少个多大规格的 ...

油缸的压力有的,25MPa
只是计算的是在前面,没有截图
压力已经转化成受力计算螺钉
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:199
发表于 2016-3-7 22:44:56 | 显示全部楼层
能截个全图看你怎么计算的不
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:53
  • 打卡总奖励:159
发表于 2019-7-14 21:54:59 | 显示全部楼层
螺钉规格        "油缸直径
D"                "工作压力与螺钉数
(8.8级)"                "工作压力与螺钉数
(10.9级)"                "工作压力与螺钉数
(12.9级)"                "其它工作压力
(8.8级) (12.9级)"                        "法兰上螺纹
最小旋合长度"                        "以8.8级的1/2
保证负荷作拧紧力估拧紧扭矩Nm"
        280                16MPa        25MPa        16MPa        25MPa        16MPa        25MPa        30                Mpa        8.8级/12.9级(钢45)
M6     (Φ10.2/2)        10-60                252.62         394.68         176.98         276.53         151.57         236.83         473.62         284.19                 5.0/7                        7
M8     (Φ13.2/2.5)        12-80                139.42         217.82         97.22         151.91         83.26         130.09         261.38         156.11                 6.0/10        注:                16
M10   (Φ16.2/3)        16-100                87.97         137.43         61.45         96.02         52.50         82.03         164.92         98.43                 9.0/13        以1/3保证                35
M12   (Φ19.3/3.5)        20-120                58.30         91.08         42.22         65.97         36.13         56.46         109.30         67.75                 10.0/16        载荷作为负                62
M14   (Φ22.3/4)        25-140                42.96         67.12         30.98         48.41         26.39         41.23         80.54         49.48                 12.0/19        载计算螺孔                100
M16   (Φ24.3/4)        25-160                31.28         48.87         22.74         35.52         19.44         30.38         58.64         36.46                 16/26        螺纹的抗剪                150
M18   (Φ27.3/4.5)                        25.70         40.15         18.59         29.05         15.89         24.83         48.19         29.80                 16/26          强度                210
M20   (Φ30.5/5)        30-200                20.11         31.41         14.56         22.75         12.42         19.40         37.70         23.29                 21/33          τp取值71                300
M22   (Φ33/5)                        16.24         25.37         11.78         18.40         10.05         15.71         30.45         18.85                 25/40                        400
M24   (Φ36/6)        40-200                13.94         21.78         10.09         15.76         8.64         13.50         26.14         16.20                 25/39        "长度系列:
6   8   10
12  14  16
20  25  30
35  40  45
50  55  60
65  70  80
90 100 110
120 130 140
150 160 180
200 220 240
260 280 300"                510
M27   (Φ41/6)                        10.75         16.79         7.76         12.12         6.64         10.38         20.15         12.45                 32/51                        750
M30   (Φ45/6.5)        45-200                8.77         13.70         6.34         9.91         5.43         8.49         16.44         10.19                 33/53                        1000
M33   (Φ50/7)                        7.11         11.10         5.13         8.02         4.39         6.86         13.32         8.23                 41/66                        1400
M36   (Φ54/7)        55-200                6.03         9.42         4.36         6.81         3.73         5.83         11.31         7.00                 42/68                        1800
M39   (Φ59/8)        55-200                5.04         7.88         3.65         5.70         3.12         4.88         9.46         5.85                 51/81                        2300
M42   (Φ63/8)        60-300                4.40         6.87         3.18         4.97         2.72         4.25         8.25         5.10                 52/83                        2800
M48   (Φ72/9)        70-300                3.34         5.22         2.42         3.78         2.07         3.23         6.27         3.88                 螺纹钻孔
M56  (Φ84)        80-300                2.42         3.79         1.75         2.74         1.50         2.34         4.55         2.81                 预留深度
M64  (Φ96)k=60        90-300                1.84         2.87         1.33         2.08         1.14         1.78         3.44         2.13                 6t 以上
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:242
  • 打卡总奖励:703
发表于 2019-9-4 16:48:08 | 显示全部楼层
就是这个计算方法。反推出螺栓直径应该大于根号下(1.3倍的单个螺栓轴向载荷/螺栓材料的屈服强度)。查表找出正确数值。楼主现在找到其他方法了吗
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:10
发表于 2019-9-5 09:48:04 | 显示全部楼层
螺纹拉应力公式还有合成公式哪里来的,谢谢
