AMESim换热器

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:49
发表于 2016-10-11 17:58:26 | 显示全部楼层 |阅读模式
Boss 要求做一个冷却液(乙二醇和水混合)与制冷剂(R134a)换热的液液式换热器。
AMESim中的换热器模块基本是气气换热或者气液换热 我没看到有液液式换热。
论坛大神求指教,AMEsim是否可以搭建冷却液与制冷剂换热的换热器 制冷剂是可以蒸发冷凝的,但是冷却液基本都是液体状态。。。。。。。


拜托拜托 qq 782246061  求指教!!!
发表于 2016-10-15 18:27:39 | 显示全部楼层

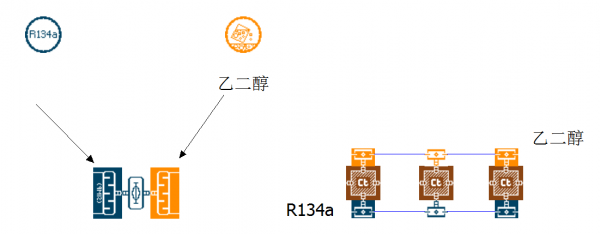

你的用两相流库,如果你了解散热器的基本参数如翅片几何尺寸等等可以采用离散建模的方法,如果你不知道散热器的几何此次那里面有半散热器模型,你可以和其它散热器组合
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:49
 楼主| 发表于 2016-10-16 10:38:54 | 显示全部楼层
yiliya 发表于 2016-10-15 18:27
你的用两相流库,如果你了解散热器的基本参数如翅片几何尺寸等等可以采用离散建模的方法,如果你不知道散热 ...

好的 谢谢你  我用离散建模方法搭建的不太对 还得用半换热器 但是半换热器可以搭建一遍是制冷剂的一边是冷却液的换热器吗
回复 支持 反对

使用道具 举报

发表于 2016-10-16 10:39:27 | 显示全部楼层

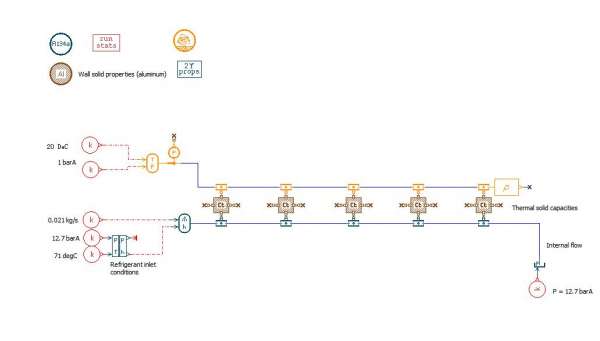

例如你可以参照下面的例子

回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:49
 楼主| 发表于 2016-10-16 11:05:27 | 显示全部楼层
yiliya 发表于 2016-10-16 10:39
例如你可以参照下面的例子

太感谢了 {:7_289:}   这个模型就是我要做的
但是 左边的r134a半换热器  我在两相流库中没找见啊 是在哪里的呢?
我自己做的 怎么运行参数都不对 呵呵 郁闷死了呢
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:49
 楼主| 发表于 2016-10-16 11:19:34 | 显示全部楼层
yiliya 发表于 2016-10-16 10:39
例如你可以参照下面的例子

我想问一下 左边R134a的半换热器 在哪个模型库里找到的啊?
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:49
 楼主| 发表于 2016-10-16 13:15:42 | 显示全部楼层
yiliya 发表于 2016-10-16 10:39
例如你可以参照下面的例子

明白了 嘻嘻 AMEsim版本太低了 谢谢你~~!!
