系统压力突然变小了

[复制链接]
发表于 2016-11-21 10:15:43 | 显示全部楼层 |阅读模式
本帖最后由 pzt2172737 于 2017-1-6 17:28 编辑

再请教个问题。

今天这台机器工作的时候。突然压力变小了。原本是YA1阀调在15MPA工作的。
但是突然降到了9MPA, 怎么加都调不上去了。
已经拆过YA1阀块,和YA5阀块, 好像没什么问题。
把3和4也都调松过,顶住YA1, 压力没变, 好像6没有泄露。
会不会是突然坏了, 有没有这样的可能。
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-45841-1-1.html
-----------------------------------------------------------------------

最近我的160吨主缸工作时候压力比系统的压力小了5MPA, 以前差2MPA,无论我调顺序阀把压力加大或减小都会保持着5MPA的压力差,已更换过压力表,可以排除压力表问题。   我那台100吨的就没有这个压力差。

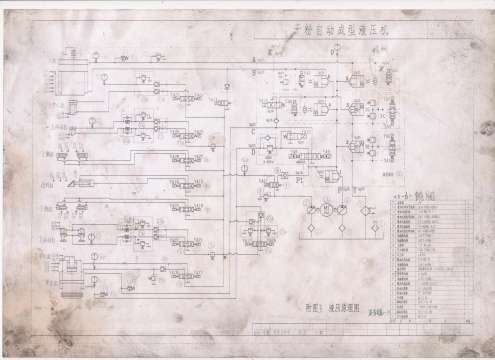

请高手帮忙看一下原理图,最有可能是哪个阀出了问题。谢谢。
-----------------------------------------------图纸最上面左右2个压力表相差5.5MPA。
左边是主缸压力,
右边是大泵出单向阀后的压力,我指的系统压力


主缸慢下的工作阀是1,4,5,7

主缸压力比系统压力小5.5MPA

主缸压力比系统压力小5.5MPA
  • 打卡等级:偶尔看看
  • 打卡总天数:67
  • 打卡总奖励:194
发表于 2016-11-21 13:03:06 | 显示全部楼层
查查充液阀关闭如何?以及油缸密封圈。
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2016-11-21 13:25:00 | 显示全部楼层
1、系统工作压力是由负载决定的,你的主缸负载力有那么大没有?
2、你的系统压力和主缸工作压力是怎么观察的?
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:569
  • 打卡总奖励:2033
发表于 2016-11-21 14:44:25 | 显示全部楼层
你的意思是,实际系统压力达不到额定的系统压力差了5mpa还是说从两个地方测然后有5mpa的压差
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:139
发表于 2016-11-21 17:08:13 | 显示全部楼层
哪2个压力表差5MPa?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-24 19:43:48 | 显示全部楼层
奔腾九 发表于 2016-11-21 13:03
查查充液阀关闭如何?以及油缸密封圈。

油缸密封圈新换的。
充液邮箱看不到有油泄出的情况。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-24 19:45:13 | 显示全部楼层
zzfjct 发表于 2016-11-21 17:08
哪2个压力表差5MPa?

图纸上最上的2个压力表相差5.5
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-24 19:46:38 | 显示全部楼层
qwq913 发表于 2016-11-21 14:44
你的意思是,实际系统压力达不到额定的系统压力差了5mpa还是说从两个地方测然后有5mpa的压差

图纸最上面左右2个压力表相差5.5MPA。
左边是主缸压力,
右边是大泵出单向阀后的压力,我指的系统压力。
回复 支持 反对

使用道具 举报

发表于 2016-11-25 13:01:53 来自手机 | 显示全部楼层
应该是泵出口到主缸上腔的方向阀上产生压降了。查一查上腔方向阀控制油路。。。
回复 支持 反对

使用道具 举报

发表于 2016-11-25 13:09:49 来自手机 | 显示全部楼层
你把阀5的地方拍清楚一些
回复 支持 反对

使用道具 举报
