各位大好，最近看到某机器二通插装阀组成的回路，不解。请教

Leon732

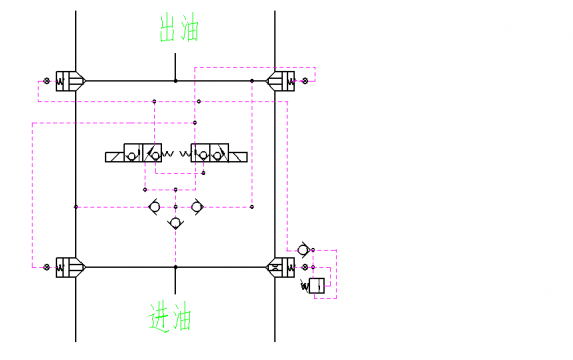

各位大好，最近看到某机器二通插装阀组成的回路，不解。请教，这几个阀到底组成了什么功用？  图太大，不好都放。如果需要，再放，谢谢！
进油下面三个管道：中间连着泵，左右连着插装阀。
出油上面三个管道：中间连着执行机构，左右连着插装阀。

zzfjct

这是一个内控形式的三位四通插装阀回路，应该是左管路接系统P，右管路接系统T，上下中间油口分别接负载（液压缸）。
1，图示为待机状态，控制油经三单向阀作压力选择，确保四个插件可靠关闭，相当于中位O机能。
2，仅左上角二位三通球阀通电，左上角和右下角插件开启，上油口进油，下油口回油。下油口并附带背压或限压功能。
3，仅右上角二位三通球阀通电，右上角和左下角插件开启，下油口进油，上油口回油。
4，图中左球阀右口、右球阀左口应连通T管路。
     估计你这是二通插装阀系统的一个叠加块，下面应该还有个两个插件的泵源块（左边单向阀插件、右边压力阀插件，中间管道才接泵），你可核对下。

gywtz

向楼上的大侠学习，太厉害了
