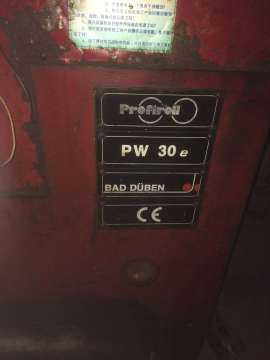

求助博世滚丝机，2000年机器 PW30E，

1078155823

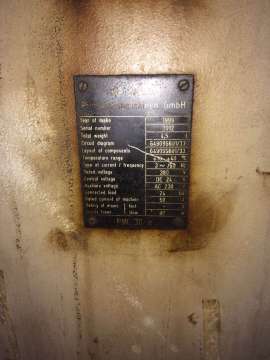

厂里2000的博世滚丝机型号PW30E，里面线路已经乱七八糟的了，也没有任何图文资料，准备修起来用，求放大板接线图、2个调节阀接线图，或者液压站整套的控制原理图，付费求助，联系qq 2895011229

凯德福小张

放大器或者比例阀的型号，你提供一下。我可以免费告诉你怎么接线。

1078155823

凯德福小张 发表于 2017-11-22 21:57
放大器或者比例阀的型号，你提供一下。我可以免费告诉你怎么接线。

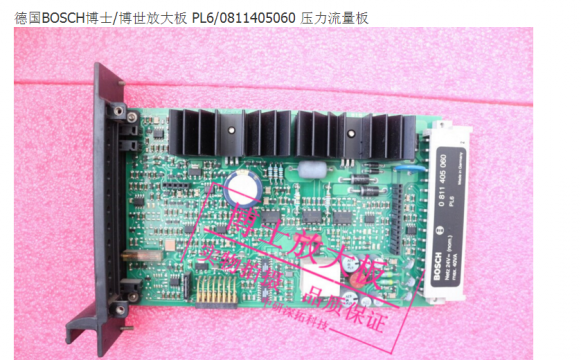

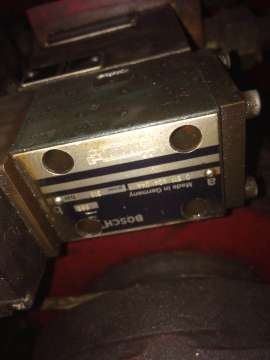

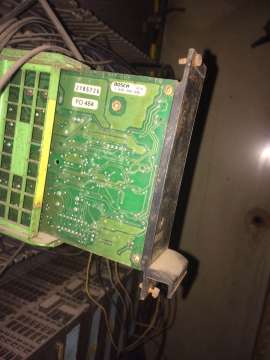

放大板是德国BOSCH博士/博世放大板 PL6/0811405060，比例阀看不到型号，

1078155823

凯德福小张 发表于 2017-11-22 21:57
放大器或者比例阀的型号，你提供一下。我可以免费告诉你怎么接线。

朋友能帮忙看一下吗，急求

1078155823

凯德福小张 发表于 2017-11-22 21:57
放大器或者比例阀的型号，你提供一下。我可以免费告诉你怎么接线。

是这种放大板，pl6

x199

0811404044与0811405060配用

x199

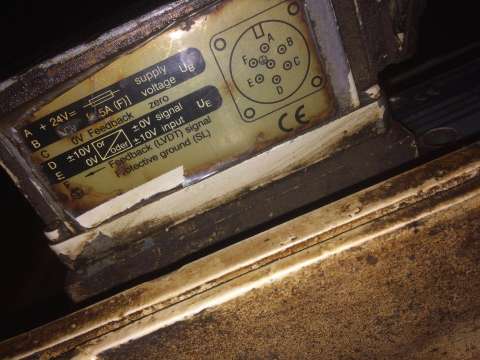

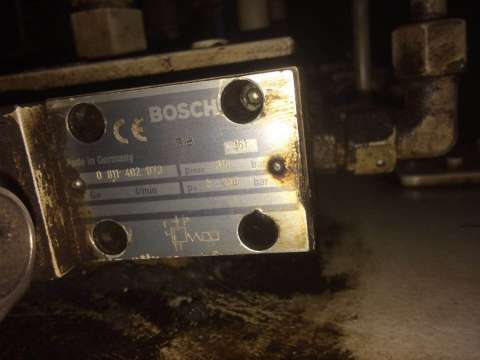

0811 402 073是个OBE阀，自带放大器

1078155823

x199 发表于 2017-11-25 11:52
0811 402 073是个OBE阀，自带放大器

这个阀接线没有问题，有图，那个流量阀没有，放大板也没有图

1078155823

x199 发表于 2017-11-25 11:51
0811404044与0811405060配用

多谢，我试了一下，为什么阀的线圈接B6 B8，没有反应呢，我用0-10V信号输入B20 Z20，阀没有反应打不开，

1078155823

x199 发表于 2017-11-25 11:51
0811404044与0811405060配用

还有，这个阀自己带换向吗
