- • 请大师们看看这些原理图的原理?
发表评论 评论 (7 个评论)
- 回复 液压虫子

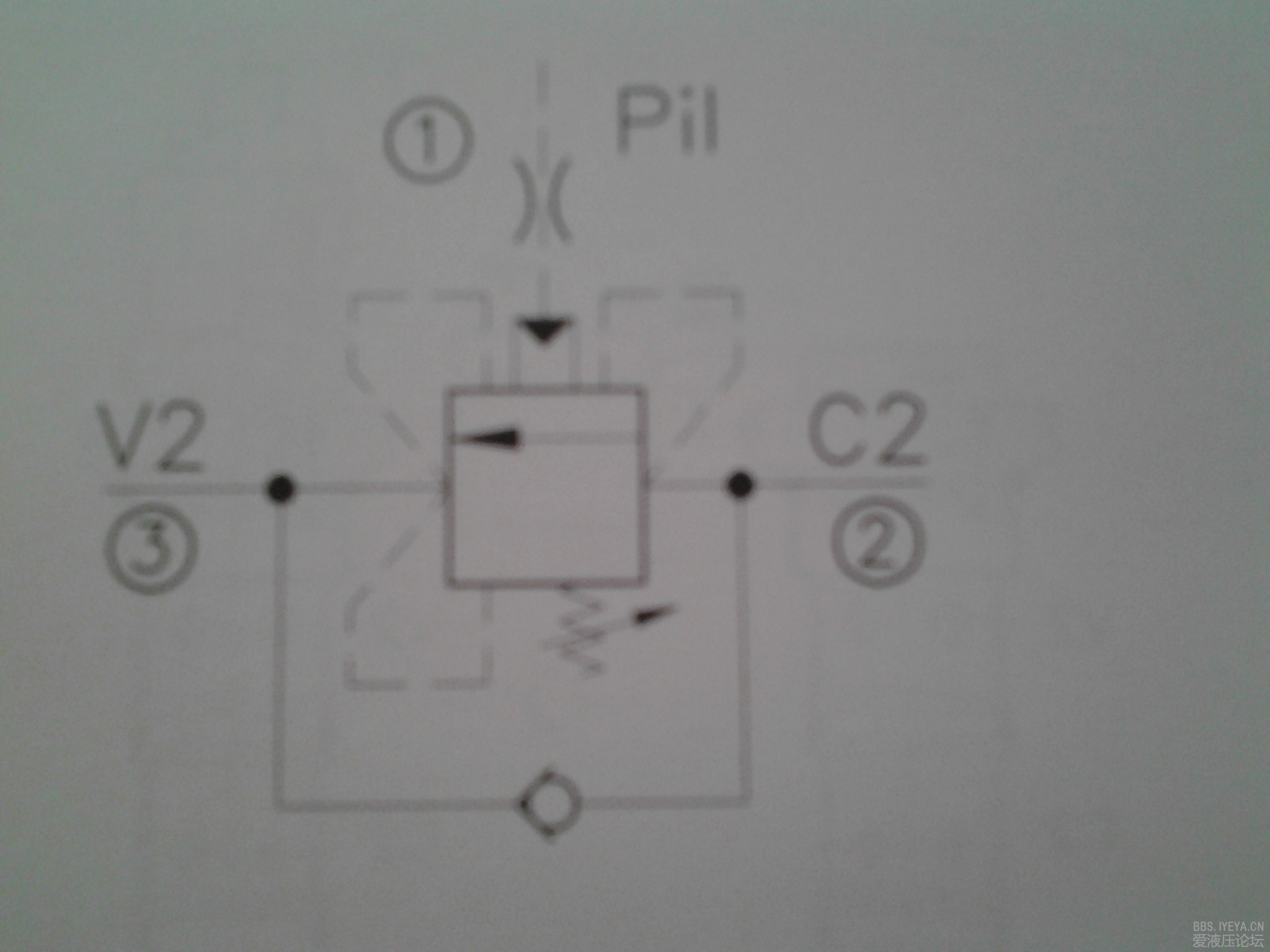

- 第一个图,请参考Oil Control,Single counterbalance,
邹东旭: 小弟刚接触插装阀,求高人指教。谢谢。。。
relief compensated,08.39.27-X-Y-Z
- 回复 液压虫子

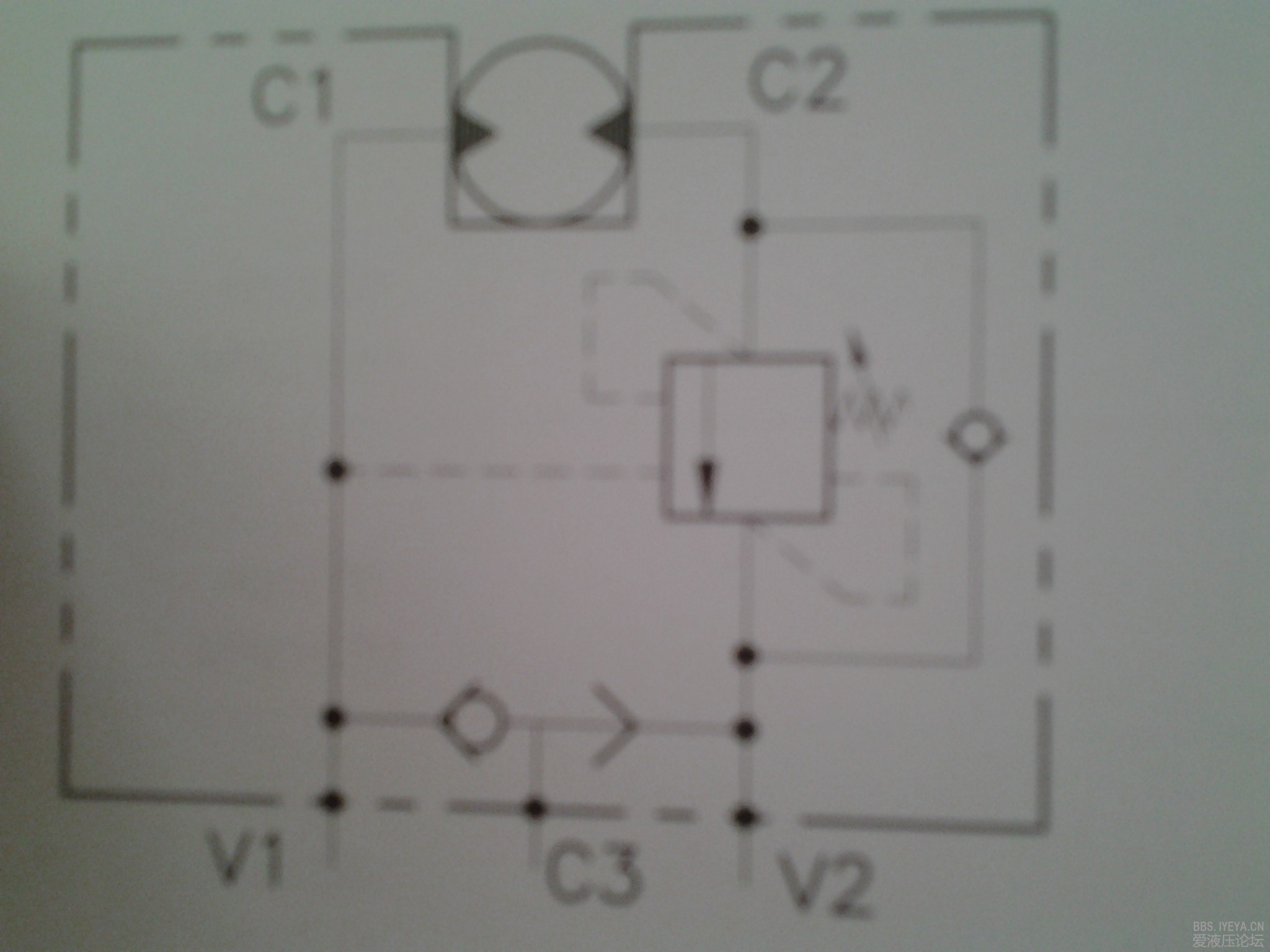

- 剩下几个图上的平衡阀没用过,恕不能回答!
权且才一下的话,

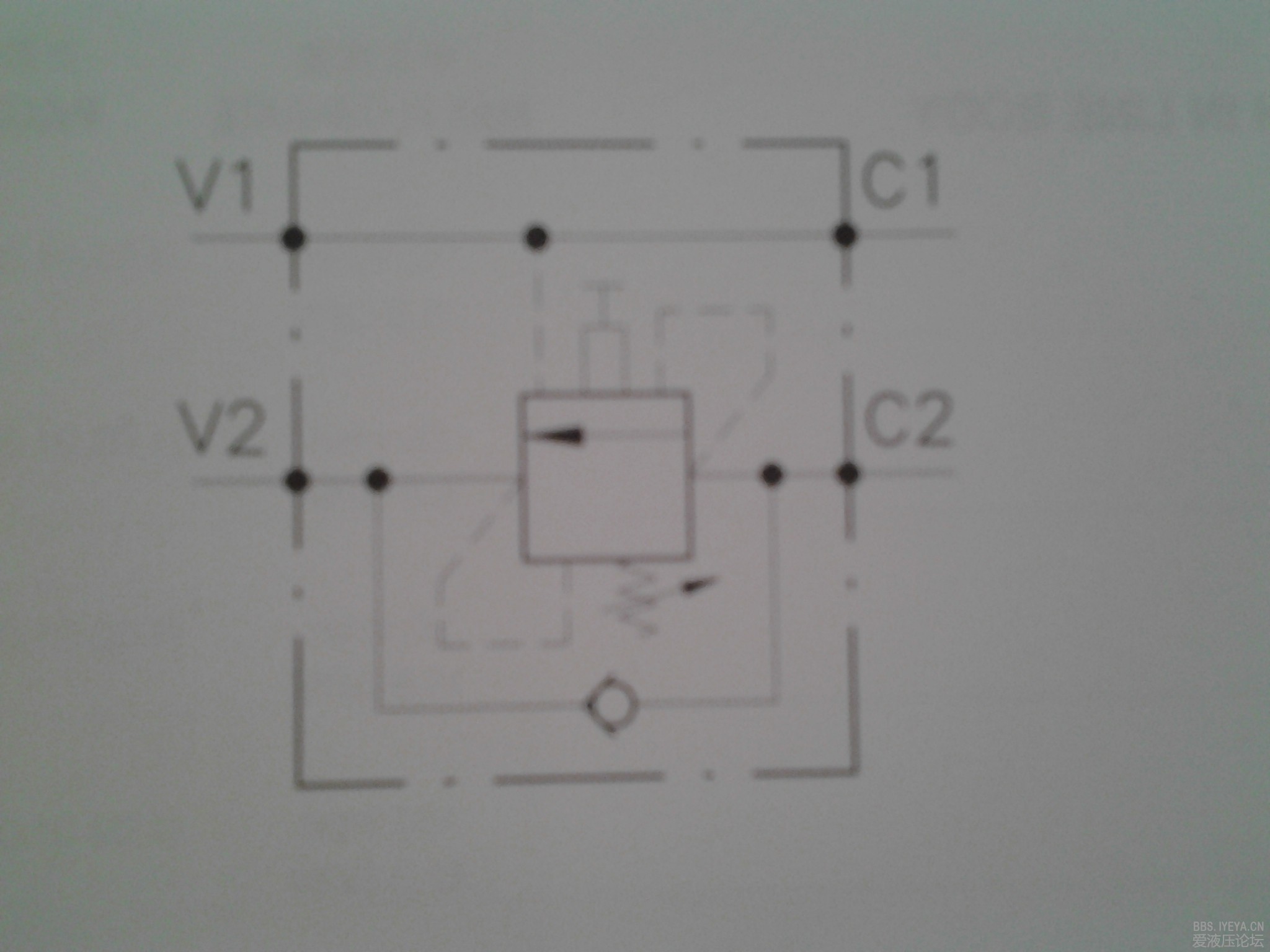

第2个图手动装置,应该是应急用的,举个例子,承载的液压缸落到一半故障,这时可以手动按该装置,实现紧急情况的操作。如果没有这个装置,你冒然拆阀或者管路的话,憋在油缸力的油被喷射,造成伤害。提说我们厂以前出过这种问题。

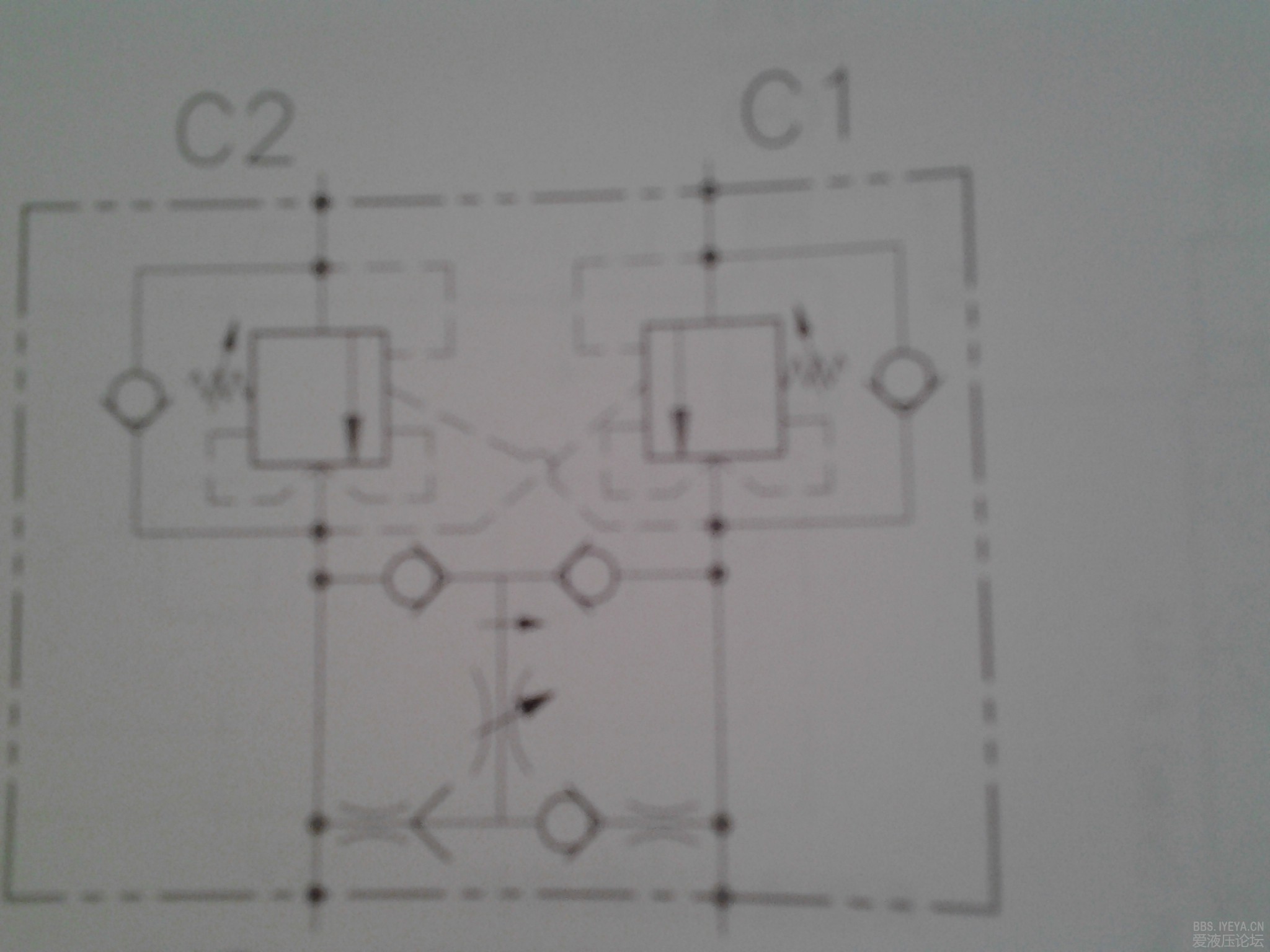

第3个图,在这里,我觉得不应该叫“调速阀”,它的目的不应该是实现调速,速度控制功能由主阀芯控制着呢,再加个调速阀不是多余么?!我觉得它就是个可调的节流,与梭阀两侧的固定节流之一,实现再生功能,防止负载过快动作。
没用过这些个阀,瞎猜的!
