液压回路及电气控制仿真软件:FluidSim 3.6及我的仿真文件
热度 2 |
FluidSIM软件由德国Festo公司 Didactic 教学部门和Paderborn大学联合开发，是专门用于液压与气压传动的教学软件，FuidSIM软件分两个软件，其中FluidSIM-H用于液压传动教学，而FluidSIM-P用于气压传动教学。。
FluidSIM软件的主要特征是
1）CAD功能和仿真功能紧密联系在一起。FluidSIM软件符合DIN电气—液压（气压）回路图绘制标准，CAD功能是专门针对流体而特殊设计的，例如在绘图过程中，FluidSIM软件将检查各元件之间连接是否可行。最重要的是可对基于元件物理模型的回路图进行实际仿真，并有元件的状态图显示，这样就使回路图绘制和相应液压（气压）系统仿真相一致，从而能够在设计完回路后，验证设计的正确性，并演示回路动作过程。
2）系统学习的概念。FluidSIM软件可用来自学、教学和多媒体教学液压（气压）技术知识。液压（气压）元件可以通过文本说明、图形以及介绍其工作原理的动画来描述；各种练习和教学影片讲授了重要回路和液压（气压）元件的使用方法。
3）可设计和液压气动回路相配套的电气控制回路。弥补了以前液压与气动教学中，学生只见液压（气压）回路不见电气回路，从而不明白各种开关和阀动作过程的弊病。电气－液压（气压）回路同时设计与仿真，提高学生对电气动、电液压的认识和实际应用能力。
FluidSIM软件用户界面直观，采用类似画图软件似的图形操作界面，拖拉图标进行设计，面向对象设置参数，易于学习，用户可以很快地学会绘制电气—液压（气压）回路图，并对其进行仿真。

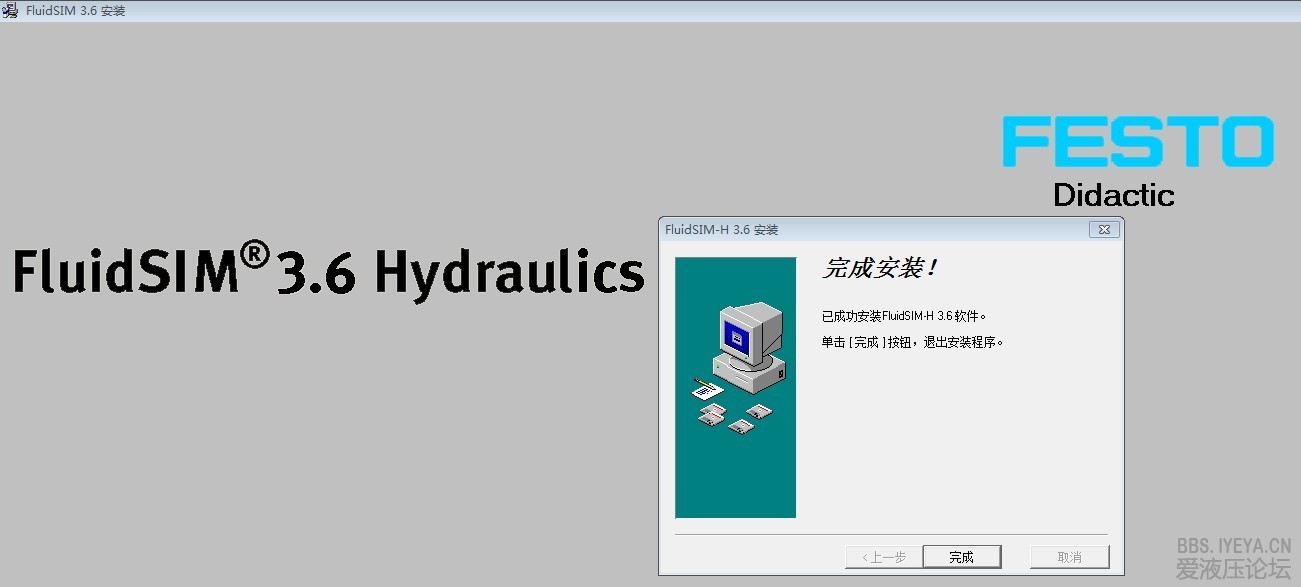

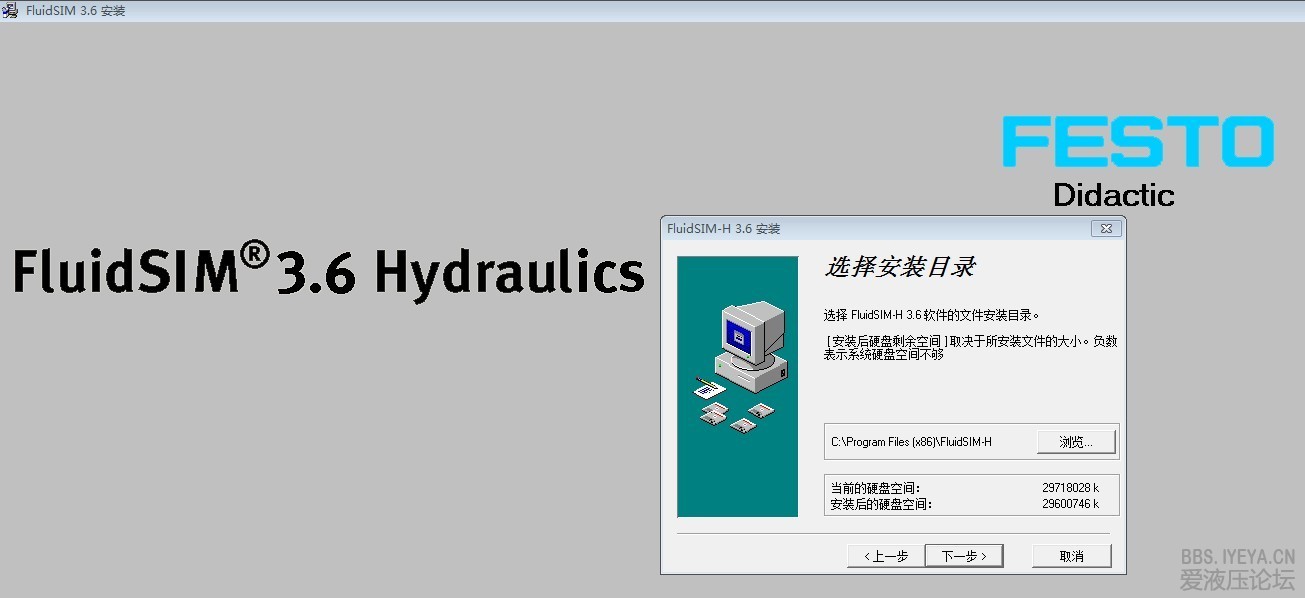

FluidSim 3.6在WinXP下顺利安装成功，其他Windows系统未测试。
最新百度云盘下载地址：http://pan.baidu.com/s/1qWqxWLI
这是我以前做的一个仿真文件，含液压回路和电气控制程序。
基本上用全该软件的常用功能，可以模拟运行，含有8个液压缸，分手自动控制，
仿真计算时间较长，需要耐心才能看完运行过程。
这个软件用来做液压回路原理和电气程序控制模拟是挺不错的，
可以模拟运行以便发现修改错误。
