请教挖掘机回转马达防反转阀建模

zhanghaogod · 发表于 2013-3-5 10:58:05

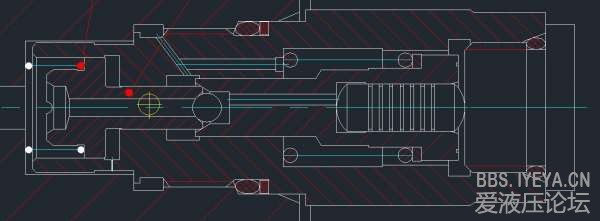

请教一下大家，有没有人做过挖掘机回转马达防反转阀的AMESim模型呢，感觉有点难度，请教了，下面是二维图。

zhanghaogod · 发表于 2013-3-5 11:15:51

请高手现身，不胜感激。

xingyunguoke · 发表于 2013-3-5 13:23:32

我在以前公司看有人仿真过，我当时没注意细节！

zhanghaogod · 发表于 2013-3-5 14:14:52

为什么没有人来帮我解答一下呢，请明白的人帮我解答一下，谢谢了先!

lcc1009 · 发表于 2013-3-5 15:28:21

我也是做挖掘机的但是还没有你的高度。膜拜，以后多跟你学习啦

zhanghaogod · 发表于 2013-3-5 15:41:53

lcc1009 发表于 2013-3-5 15:28
我也是做挖掘机的但是还没有你的高度。膜拜，以后多跟你学习啦

我也是一边学习一边做的，可惜有问题得不到很快的解答，论坛里面的前辈出来帮我看一下吧！

yiliya · 发表于 2013-3-5 21:38:29

最好楼主把元件的工作原理讲明白，这样大家才能够帮助你分析和建模

lcc1009 · 发表于 2013-3-6 13:29:30

假设a进油，b出游

防反转阀，是在突然制动时，由于惯性继续旋转，出现a测真空，b侧出现高压，高压油路打开防反转阀，与a油路接通。

lcc1009 · 发表于 2013-3-6 13:31:08

具体原理参考此链接 11楼所述，http://www.jxcad.com.cn/topic_989806.html

zhanghaogod · 发表于 2013-3-7 10:42:49

嗯原理就是这样比较简单但是该怎样根据原理图建立AMESim模型，比较复杂，图中的小圆球该怎么处理呢？
