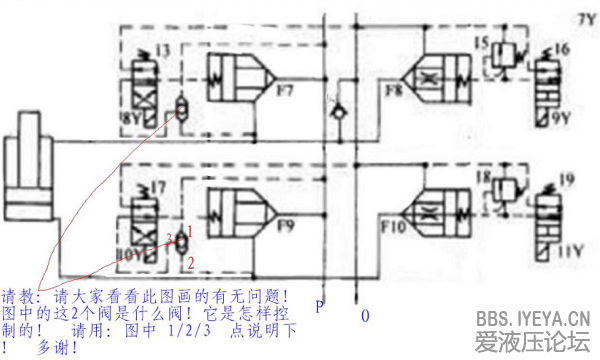

请教：有图有问。。。。。 |
IP卡
狗仔卡
发表于 2013-4-1 13:32:03
提升卡
置顶卡
变色卡
我图我在 发表于 2013-4-1 15:02 当10Y不得电的情况，我们要求F9可靠的关闭，而F9关闭的唯一要求是控制腔为高压腔，如题F9的控制腔和3相通。 10Y不得电时，有两种情况： 1.P口有压力，这是P口压力从1口过3口，进入F9控制腔，把F9关闭； 2.P口无压力时，比如供油泵停止供油，我们仍希望F9可靠锁死，此时1口无压力油，不能有效锁死F9。这时我们引进无杆腔油，经过2口过3口，进入F9控制腔。此时，若油缸受外力，就会形成压力油，可靠锁死F9。 由此可见，这个阀组等同于三位四通O型机能阀 | |
|
此阀组正确，等同于（O型机能的三位四通阀+叠加式A.B腔溢流阀）
1.油缸伸出：10Y，9Y电磁阀得电，F９阀芯打开，P口高压油进入油缸无杆腔。有杆腔压力油经过F8，会到T口； 2.油缸缩回：13Y，11Y得电，F7，F10阀芯打开，P口高压油经F7进入有杆腔，无杆腔经F10回到T口； 楼主所标的是梭阀，作用是把F9插1、2压力油比较后，引入插件控制腔，目的保证当P口无压力时，依靠无杆腔压力还可以使F9锁死。 | |
zhangrongji85 发表于 2013-4-1 14:36 多谢指教！ 对于梭阀 ，还是有点不明白！ 请通俗易懂的解释下！ | |
zhangrongji85 发表于 2013-4-1 15:53
点评
3进油要看你梭阀的结构，但是只能和2和1其中一个通，另一个不通，
| |

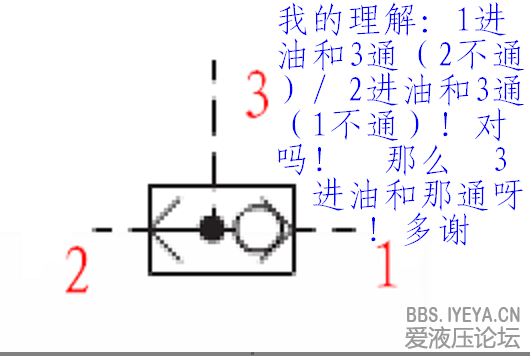

我图我在 发表于 2013-4-1 16:31 梭阀用于压力信号选择，就是比较1和2的压力，选择压力高的油进入3口，从而进入主阀芯控制腔 点评
多谢指教！
| |
zhangrongji85 发表于 2013-4-1 16:52 | |

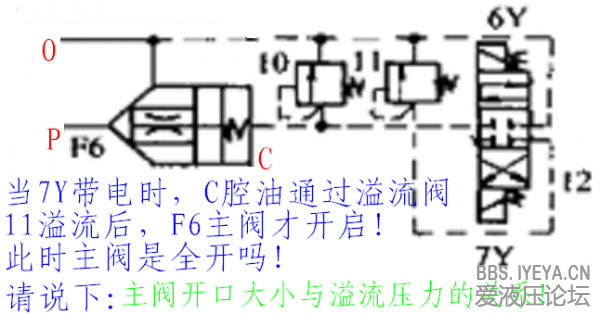

我图我在 发表于 2013-4-1 17:04 主阀只是个开关阀，也就是只有开、关两种状态。先到溢流阀打开时，主阀打开；先导溢流阀关闭时，主阀关闭； | |
zhangrongji85 发表于 2013-4-1 17:08 | |
我图我在 发表于 2013-4-1 17:21 你若从元件角度分析的话，那我说“完全打开”是不严谨的；准确的说主阀开口流量使先到设定压力得以保持 | |
