Atos比例阀中位机能问题

chgyuan · 发表于 2013-4-9 11:54:38

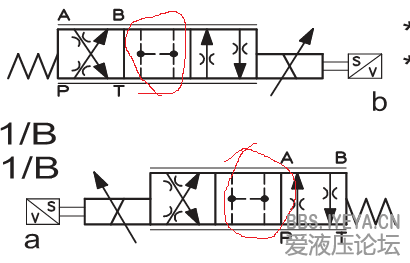

这是Atos的比例阀，请问它的中位为什么用虚线表示呢，有什么含义吗？

液压哥 · 发表于 2013-4-9 12:49:15

虚线应该表示的是本身换向阀是两位的，虚线的那一位是过渡位，并不真实存在。

诚实可靠小郎君 · 发表于 2013-4-9 13:33:24

iyeya 发表于 2013-4-9 12:49
虚线应该表示的是本身换向阀是两位的，虚线的那一位是过渡位，并不真实存在。

这里图上看应该是这样~ 因为只有一端有比例电磁铁（单方向的）
不过，在开关型换向阀中，表示过渡机能的话应该是外框是虚线而不是里面油路是虚线~

wangfan · 发表于 2013-4-9 15:31:39

1 楼说的对，它就是一个两位的，虚线表示过渡区！

back2049 · 发表于 2013-4-10 09:27:51

中位H型，虚线表示零遮盖，这是伺服比例阀

chgyuan · 发表于 2013-4-10 12:17:46

Atos的人说这是三位，我开始也认为是两位的，但应该是三位的，有偏置弹簧不一定就是两位阀，这个阀的具体型号是DLKZOR,有兴趣的可以研究研究

chgyuan · 发表于 2013-4-10 12:20:41

附上样本，大家可以看看

chgyuan · 发表于 2013-4-10 12:27:02

怎么上传样本，附件太大不能上传呀

back2049 · 发表于 2013-6-7 11:01:03

附件是atos样本，6和10通经比例伺服阀，

1.26 MB, 下载次数: 21

售价: 5 金钱 [记录] [购买]

atos比例伺服

粤压king · 发表于 2013-6-19 16:53:20

back2049 发表于 2013-6-7 11:01
附件是atos样本，6和10通经比例伺服阀，

英文样本，悲崔了。。。。
