[综合讨论] 液压转向回路求高手分析 |
|

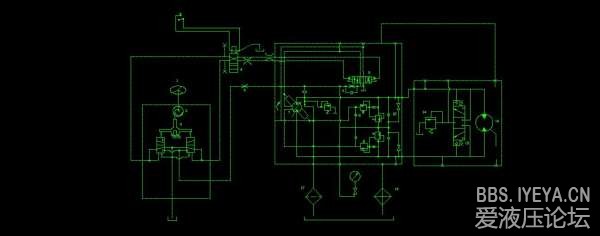

有哪位高手能对上图液压转向回路帮我分析下整个转向过程，急需，万分感谢！！！ | |
IP卡
狗仔卡
发表于 2013-5-30 00:10:18
提升卡
置顶卡
变色卡|
你是用在什么上的 感觉是车吧 还是固定设备转向 车的话就少个泵和马达
| |
﹏3、哖后° 发表于 2013-5-30 10:26 拖拉机的液压转向回路 | |
﹏3、哖后° 发表于 2013-5-30 10:26 嗯，求高手给分析一下 | |
|
图有点小看不清楚，我这几天也在研究转向系统！
| |
|
应该是闭式回路转向，主要是液压马达提供转向，方向盘是提供先导油源，使闭式泵变量，给液压马达提供液压油。
| |
|
我刚才写的回复怎么看不见呢？
马达提供转向动力，但是控制是靠方向盘，方向盘转动把闭式泵的液压油引到变量活塞端，液压泵给马达提供液压油开始转向。 | |
rainliufei1987 发表于 2013-5-30 22:06 谢谢，能再具体些吗 | |
|
你这个原理图貌似花的不完全对啊，首先闭式泵没有内置的补油泵那么你的控制先导油谁来提供呢？从你的图上来看倒是有先导油，你是不漏画补油泵了啊？从图上看这个先导油分为两部分：一是给泵的控制供控制工作油；二是给方向盘先到阀供油实现对泵的控制。但是你这个应该有给泵补油的一路啊。而且你的泵那的内部油路我个人觉得不对呢，恕我愚钝。至于马达那是有加装 了冲洗阀，这个马达应该排量比较大
| |
