柱塞泵功率图读图

懒驴慢抬蹄 · 发表于 2013-8-29 06:41:49

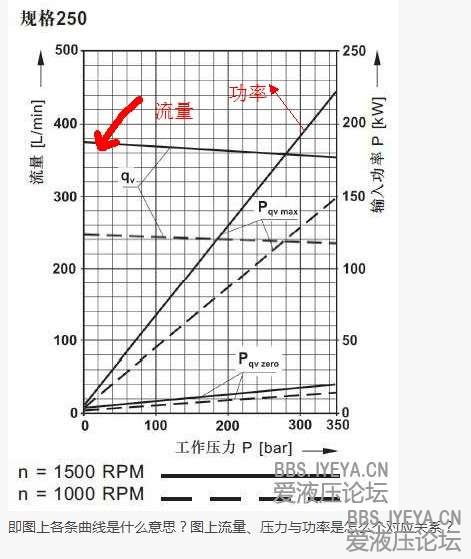

如题，我想请教一下柱塞泵功率图如何读图？

即图上各条曲线是什么意思？图上流量、压力与功率是怎么个对应关系？

red1945 · 发表于 2013-8-29 08:36:38

平的线对应斜的线，实线对应实线，虚线对虚线

今夕何夕 · 发表于 2013-8-29 09:36:27

交叉点过后是不是功率再高也只能有那么多流量？

懒驴慢抬蹄 · 发表于 2013-8-29 20:35:31

red1945 发表于 2013-8-29 08:36
平的线对应斜的线，实线对应实线，虚线对虚线

请教：各条线在图上都是什么含义？对应各个坐标。。。

游勇 · 发表于 2013-8-29 23:08:50

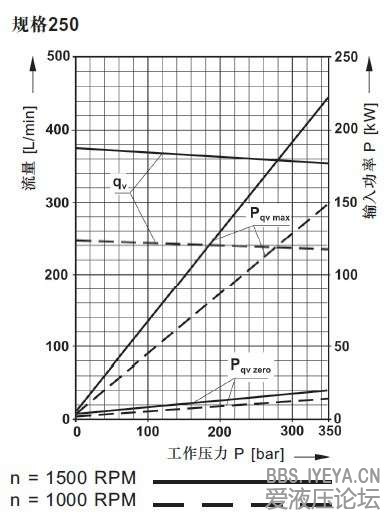

这是压力和流量及所需功率的曲线。由于油泵在不同工作压力下的泄漏量不同，所以需然油泵是在最大摆角，不同的负载压力，输出的流量也不同，而能量曲线，也是对应不同的负载压力。实线是1500转/分用的，虚线是对应1000转/分。

懒驴慢抬蹄 · 发表于 2013-8-30 06:01:32

游勇发表于 2013-8-29 23:08
这是压力和流量及所需功率的曲线。由于油泵在不同工作压力下的泄漏量不同，所以需然油泵是在最大摆角，不同 ...

请详解：两条平的Qv线是液压泵在什么状态(压力流量输出，输入功率等)下的曲线，对应哪些坐标？同样Pqvmax曲线又是液压泵在什么状态(压力流量输出，输入功率等)下的曲线，对应哪些坐标？

313996335 · 发表于 2013-8-30 10:08:10

q使用左侧的纵坐标
P使用右侧的纵坐标

懒驴慢抬蹄 · 发表于 2013-8-30 22:12:41

313996335 发表于 2013-8-30 10:08
q使用左侧的纵坐标
P使用右侧的纵坐标

不明白，请详细解释一下

Thinking11111 · 发表于 2013-8-31 12:41:42

游勇发表于 2013-8-29 23:08
这是压力和流量及所需功率的曲线。由于油泵在不同工作压力下的泄漏量不同，所以需然油泵是在最大摆角，不同 ...

那0功率曲线是什么意思哦，谢谢

Thinking11111 · 发表于 2013-8-31 12:45:58

游勇发表于 2013-8-29 23:08
这是压力和流量及所需功率的曲线。由于油泵在不同工作压力下的泄漏量不同，所以需然油泵是在最大摆角，不同 ...

难道0功率曲线是摆角为0或是流量为0时的功率曲线吗？

是指保持压力时所需功率。发表于 2013-8-31 21:11
