一个来自新手的仿真请教 |
|

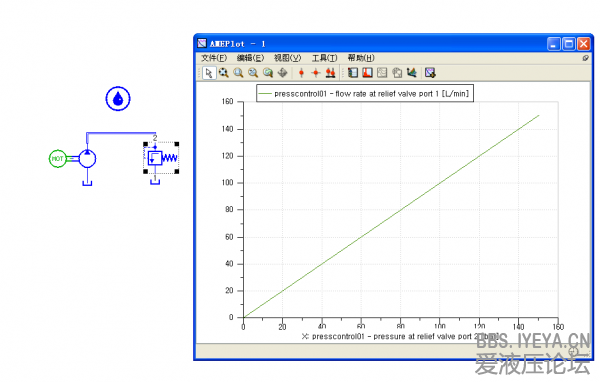

模型介绍：就是一个简单的溢流阀一直在溢流的模型，图中的Y是溢流阀的出口流量，我理解为溢流阀的溢流量；X是溢流阀的入口压力，也是阀的设定压力，我理解为是溢流阀的调定压力，
问题：溢流阀正常来说应该是不管溢流流量是多少，溢流阀的入口压力都是恒定的，在我的这个简单模型中就应该是一条近似于竖直的直线。但是仿真的结果却是一条斜线。不知道是我仿真的模型搭建错误，还是设置错误，或者是操作错误，总之肯定是哪里不对了， 希望明白人给答疑解惑下！ 先行谢过！ | |
IP卡
狗仔卡
发表于 2013-12-12 21:30:35
提升卡
置顶卡
变色卡|
这个图实际只有2个点，一个原点，一个算出来的这个系统的压力流量值，这个图的意义并不是压力随流量变化的连续过程，因为你的模型没有连续变化的量（除了时间）
如果你用时间做横轴，就能看到正常的压力稳定在一个值的图了。 | |
|

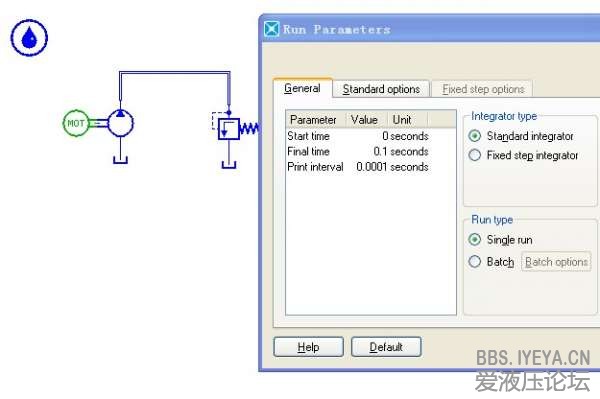

仿真时间、采样周期改一下就可以了
| |
fkccc123 发表于 2013-12-12 22:31 那这个曲线的意义是什么呢？一个是溢流流量 应该没错，一个溢流压力应该也没错呀，溢流流量和溢流压力的关系，应该是PQ曲线吧！ | |
液压虫子 发表于 2013-12-12 22:55 和时间有关系？晚上回去我试试 谢谢热性帮助 | |
fkccc123 发表于 2013-12-12 22:31 对了，谢谢热心帮助 | |

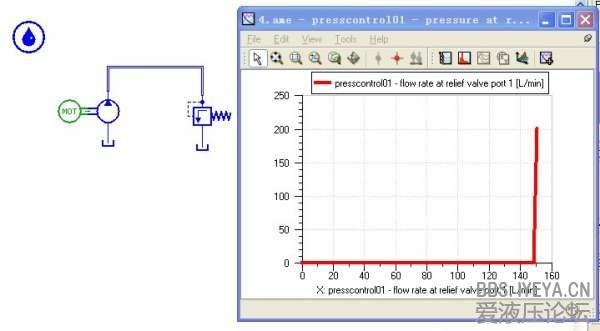

液压虫子 发表于 2013-12-12 22:55 我昨晚试了下，出来的曲线和你是一样的。但是WHY？ 我自己的理解为2#的解释，仿真的最开始流量是变化的，但是时间非常的短，所以在这个短时间内可以做出来溢流阀的PQ曲线。我感觉仿真时间不用变短，然后采样周期直接变小，应该也可以的，只不过观察的时候在开始阶段要放大下，今晚回去再试试，谢谢大神 | |
fkccc123 发表于 2013-12-12 22:31 我大概理解您的意思了，我可能是偷换概念了，但是现在这个曲线的意义是什么呢？不明白，不能否讨论下？ | |
wanghao0201 发表于 2013-12-14 08:36 确实是压力流量曲线。我看3楼把时间改小了，就能出瞬态的压力流量的变化关系。这个系统也只有最开始有变化，后面就是稳态的了，但是你的采样数据不够，就是描点画图的“点”太少，所以图才这样。 | |
