阀组和多路阀集成配合图片！

大家新年好！

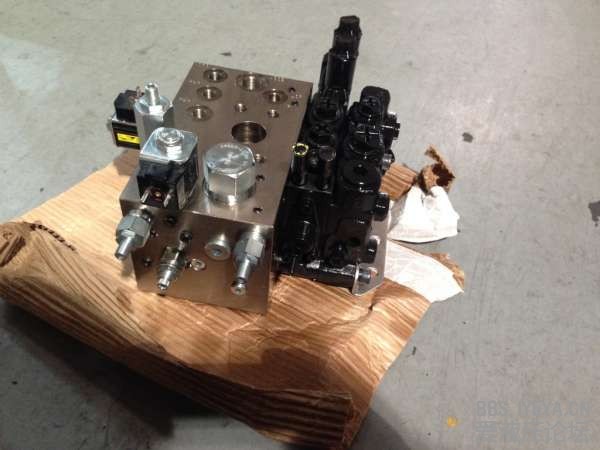

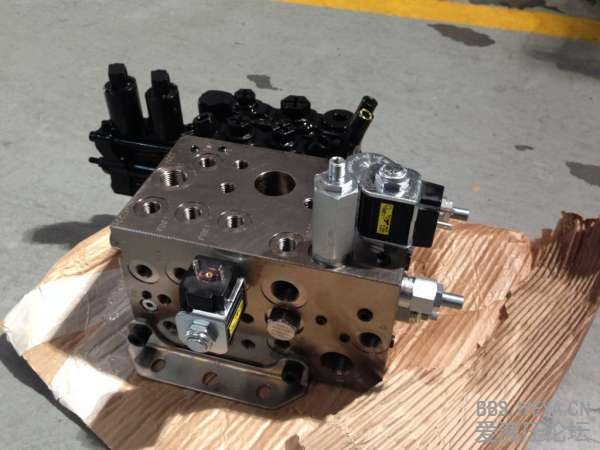

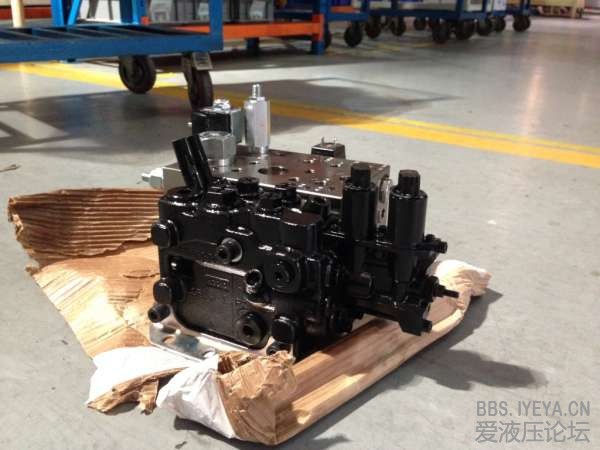

年后就一直在忙，前天刚在天津工厂现场指导装配和测试工作，此阀块为派克中国最近刚做的新项目，量还比较大，而且涉及到多路阀和集成阀组的安装，国内工厂首次做，还有很多地方需要改进，也请大家指点指点。（当然客户的布局要求是必须优先考虑的）

集成阀组越来越高度集成化，图片里这只是一个缩影，总之您能想到的，都可以集成到阀组里去。

这个还是不错的。

真的好漂亮啊。

用什么软件设计的

用在哪种设备上的阀块？

很好的设计。灵活创意，变化无穷！！

港口⚓️机械

Invonter 二次开发软件。不知道英文拼错了没有

一般的三维软件都可以了，关键是系统原理正确，元件成熟，非标元件可靠，布置合理

本帖最后由 液压工程师 于 2014-2-14 22:12 编辑

溢流阀和电磁阀线圈是不是靠的太近了？拆装空间够？
如果是常带电的，室温25摄氏度下连续带电1小时后，Parker的线圈温度基本都在120摄氏度左右，会不会和溢流阀贴的太近有热辐射？造成溢流阀阀体局部过热? 如果溢流阀不是氟橡胶密封材质的话会不会有问题？
