刚刚学习液压，请教下油路图怎么看？

tomo · 发表于 2014-3-3 20:08:47

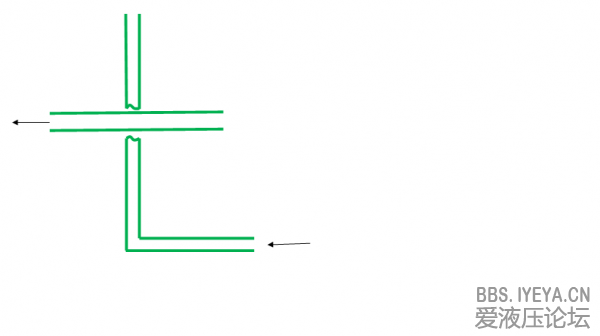

如图。。产品的控制原理图上出现了这种情况，是什么意思呢？

sdr · 发表于 2014-3-4 07:23:55

两个油路不相通。

sixue98 · 发表于 2014-3-4 07:54:02

这个是意识图，不是原理图！！

zhangwei · 发表于 2014-3-4 08:34:15

第一次见到这样的表示方法。不看箭头的话竖直和水平应该是两个不相交的油路，可是看箭头的话两个油路又像是相交啊，不是很清楚。

海中游 · 发表于 2014-3-4 08:58:41

楼主首先需要仔细阅读液压书籍，了解液压系统的基本构成、泵阀结构作用、液压原理图等等。

317829818 · 发表于 2014-3-4 09:52:49

截图太片面了。什么都没有，不知这个图说的什么？
同意2楼、3楼的意见

分开旅行 · 发表于 2014-3-4 09:59:00

zhes 这事示意图吧兄弟，表示两油路不通

诚实可靠小郎君 · 发表于 2014-3-4 16:22:40

表示交叉但不连通的两条油路就像两条空间异面的线一样

xuhucjmt · 发表于 2014-3-17 22:07:41

这个不是原理图，原理图画法都是有标准的

123w · 发表于 2014-3-20 20:04:08

需要基础知识的学习，基础太重要了
