请大师分析插装阀二级调压回路

xiaofeng · 发表于 2014-3-13 22:36:52

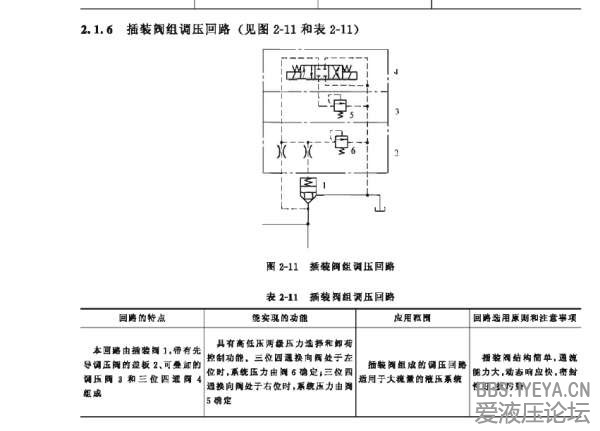

书上说，三位四通换向阀位于左位，系统压力由阀6决定
三位四通换向阀位于右位，系统压力由阀5决定
我的理解相反，请大师帮忙分析一下，谢谢！麻烦详细一下，谢谢！非常感谢！

qqqqqqwwww · 发表于 2014-3-14 06:43:16

不对吧，换向阀在左位，压力由5和6中的设定值小的决定，处在右位时，系统卸荷，压力为零，处中位时，由6调定。

参与人数 1	金钱 +8	收起理由
游勇	+ 8

苦行僧 · 发表于 2014-3-14 07:03:28

qqqqqqwwww 发表于 2014-3-14 06:43
不对吧，换向阀在左位，压力由5和6中的设定值小的决定，处在右位时，系统卸荷，压力为零，处中位时，由6调定 ...

赞同赞同赞同

709366750 · 发表于 2014-3-14 08:24:35

二楼说的正确，没问题，支持！！

zzfjct · 发表于 2014-3-14 08:46:40

二楼正解！

sunlike · 发表于 2014-3-14 08:47:00

qqqqqqwwww 发表于 2014-3-14 06:43
不对吧，换向阀在左位，压力由5和6中的设定值小的决定，处在右位时，系统卸荷，压力为零，处中位时，由6调定 ...

赞同，分析的不错

sdh1818 · 发表于 2014-3-14 10:53:13

基本分析正确，但是右位时系统压力是否为0，有待商榷！道理是主油路上油必须过单向阀才能到油箱，这个逻辑阀的液阻就一点没有吗？还有得注意节流阀和虚线的意思哦！

海中游 · 发表于 2014-3-14 14:58:15

qqqqqqwwww 发表于 2014-3-14 06:43
不对吧，换向阀在左位，压力由5和6中的设定值小的决定，处在右位时，系统卸荷，压力为零，处中位时，由6调定 ...

就是这样，说得对

xiaofeng · 发表于 2014-3-14 20:23:54

非常感谢大家的回答！

Jacky-Lisa · 发表于 2014-3-14 23:31:24

楼主的理解正确。书上所述是不正确的。
三位四通换向阀处于右位时，主插装阀卸荷了。
